इलेक्ट्रिक वाहनों के लिए प्रवाहकीय कार्बन फाइबर मैट

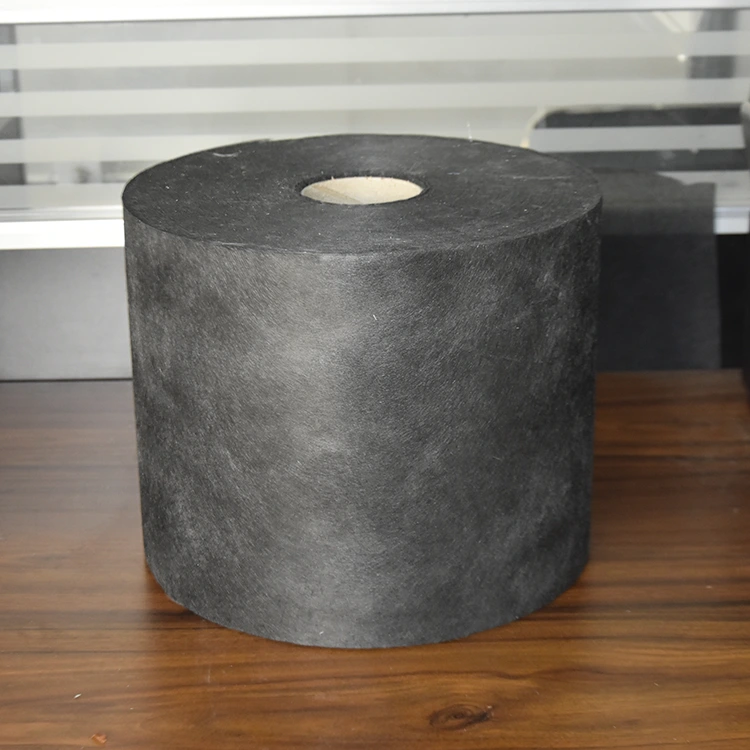

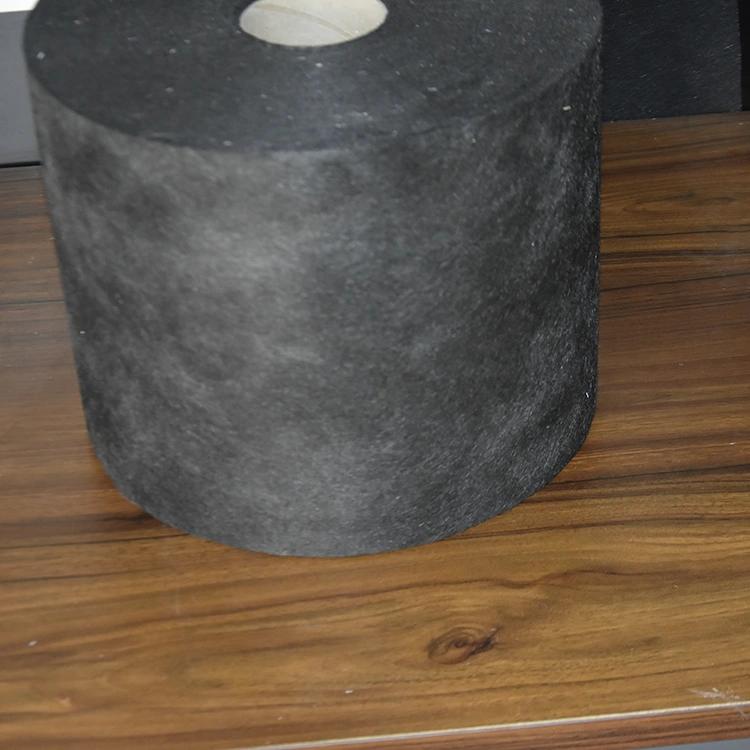

प्रवाहकीय कार्बन फाइबर मैट एक गैर-बुना कार्बन फाइबर सामग्री है जो कटे हुए पॉलीएक्रिलोनिट्राइल-आधारित कार्बन फाइबर से निर्मित होती है। रेशों को फैलाया जाता है और एक सतत शीट में बनाया जाता है, जिससे बुने हुए कपड़ों में पाए जाने वाले निश्चित अभिविन्यास के बिना एक यादृच्छिक फाइबर संरचना बनती है। यह प्रारूप उन मिश्रित घटकों के लिए उपयुक्त है जिन्हें कार्यात्मक या सतह-संबंधित उद्देश्यों के लिए पतली कार्बन फाइबर परत की आवश्यकता होती है।

युरुइस हल्के मिश्रित अनुप्रयोगों के लिए 26 ग्राम विनिर्देश में इलेक्ट्रिक वाहनों के लिए कंडक्टिव कार्बन फाइबर मैट की आपूर्ति करता है। सामग्री को उपयुक्त राल प्रणालियों के साथ टुकड़े टुकड़े किया जा सकता है और तैयार भाग के निर्माण के अनुसार अन्य सुदृढीकरण सामग्री के साथ जोड़ा जा सकता है। किसी समग्र में इसका विद्युत व्यवहार फाइबर वितरण, राल सामग्री, टुकड़े टुकड़े की मोटाई, संपर्क डिजाइन और प्रसंस्करण स्थितियों से प्रभावित होता है।

ईवी समग्र अनुप्रयोग

26g विनिर्देश उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनके लिए भारी संरचनात्मक सुदृढीकरण के बजाय हल्के कार्बन फाइबर परत की आवश्यकता होती है। समग्र परत संरचना को अपेक्षाकृत पतला रखते हुए कार्बन फाइबर कवरेज जोड़ने के लिए इसे मिश्रित लैमिनेट के भीतर रखा जा सकता है।

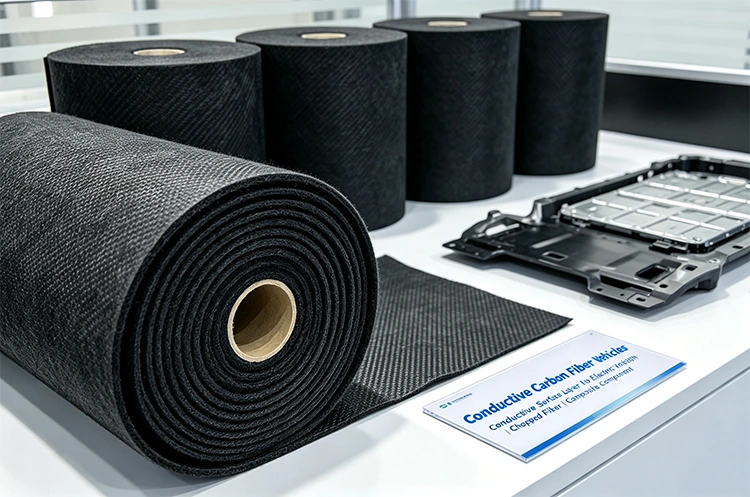

विशिष्ट ईवी अनुप्रयोगों में बैटरी से संबंधित कवर, इलेक्ट्रॉनिक हाउसिंग, आंतरिक समग्र भाग और सुरक्षात्मक पैनल शामिल हैं। अंतिम लैमिनेट घटक डिज़ाइन, रेजिन प्रणाली, यांत्रिक आवश्यकताओं और उत्पादन प्रक्रिया द्वारा निर्धारित किया जाता है।

इलेक्ट्रिक वाहनों के लिए प्रवाहकीय कार्बन फाइबर मैट लगातार बुने हुए धागों के बजाय कटे हुए फाइबर का उपयोग करता है। रेशों को बेतरतीब ढंग से वितरित किया जाता है, इसलिए सामग्री में ताने या बाने की कोई निश्चित दिशा नहीं होती है। इससे विभिन्न मिश्रित निर्माणों में कार्यात्मक या सतह परत के रूप में उपयोग करना आसान हो जाता है।

इलेक्ट्रिकल और ईएमआई प्रदर्शन

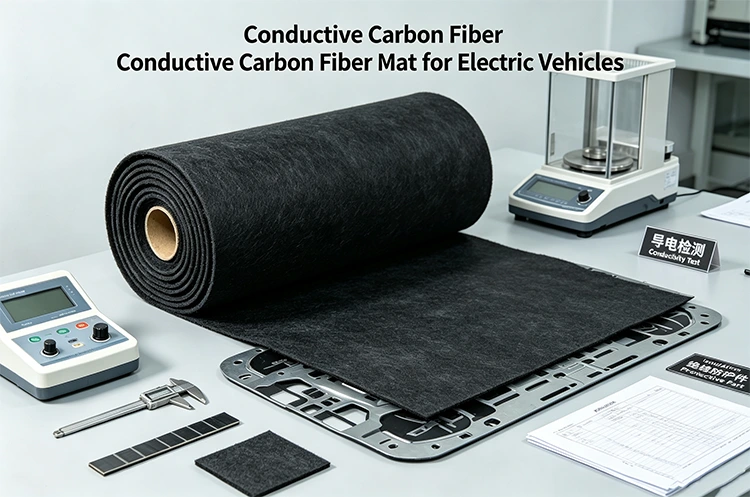

कार्बन फाइबर अलग-अलग फाइबर के बीच संपर्क के माध्यम से प्रवाहकीय पथ बनाते हैं। एक बार जब मैट को राल के साथ जोड़ दिया जाता है, तो वास्तविक विद्युत प्रदर्शन फाइबर वितरण और तैयार मिश्रित के निर्माण पर निर्भर करता है।

यह सामग्री को स्थैतिक अपव्यय, विद्युत निरंतरता, या विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) नियंत्रण से जुड़े अनुप्रयोगों के लिए उपयुक्त बनाता है। हालाँकि, परिरक्षण प्रभाव केवल सूखी चटाई द्वारा निर्धारित नहीं होता है।

लैमिनेट की मोटाई, राल सामग्री, फाइबर निरंतरता, जोड़, ग्राउंडिंग, घटक ज्यामिति और ऑपरेटिंग आवृत्ति सभी मापा परिणाम को प्रभावित कर सकते हैं। एक परिभाषित विद्युत लक्ष्य के लिए, तैयार घटक का उसके वास्तविक लेमिनेट और प्रसंस्करण स्थितियों के तहत परीक्षण करना अधिक सार्थक डेटा प्रदान करता है।

गैर-बुना संरचना और प्रसंस्करण विशेषताएँ

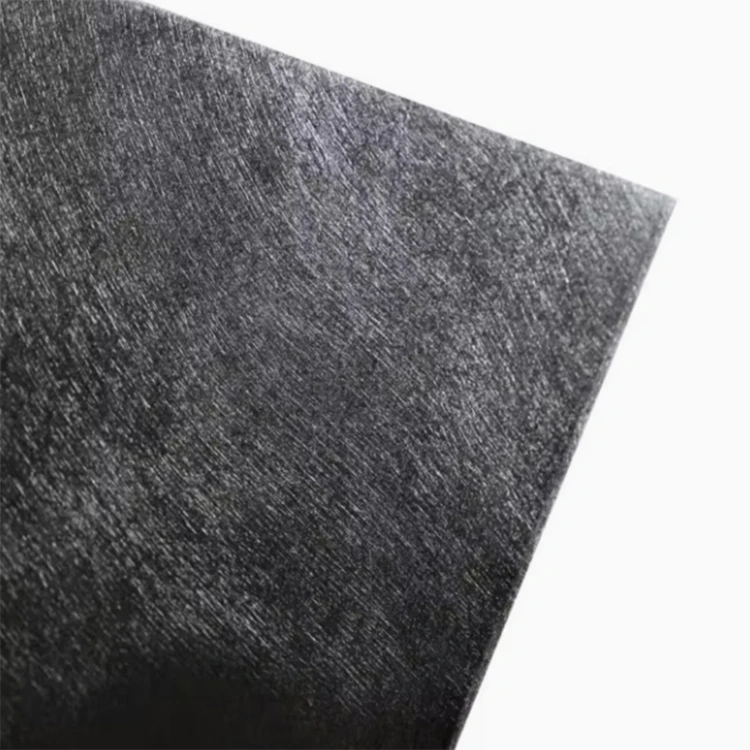

कटे हुए रेशों को निरंतर सूत की दिशाओं में बुनने के बजाय पूरी शीट में वितरित किया जाता है। परिणामस्वरूप, सामग्री सतह पर अपेक्षाकृत समान फाइबर कवरेज प्रदान करती है और परिभाषित 0°/90° सुदृढीकरण अभिविन्यास का परिचय नहीं देती है। यह तब उपयोगी होता है जब सामग्री का कार्य दिशात्मक भार वहन करने के बजाय कवरेज से संबंधित होता है।

मिश्रित उत्पादन के दौरान, एक सुसंगत लेमिनेट बनाने के लिए मैट को पर्याप्त राल गीला करने की आवश्यकता होती है। राल की चिपचिपाहट, अनुप्रयोग विधि, फाइबर वितरण, दबाव, इलाज तापमान, और टुकड़े टुकड़े के भीतर चटाई की स्थिति सभी तैयार हिस्से को प्रभावित कर सकते हैं। इस कारण से, प्रक्रिया मापदंडों को आमतौर पर मैट को एक स्वतंत्र संरचनात्मक सामग्री के रूप में मानने के बजाय चयनित राल और घटक डिजाइन के साथ स्थापित किया जाता है।

मानक चौड़ाई 1 मी और 1.25 मी प्रारूप में उपलब्ध है। इन चौड़ाई का उपयोग विभिन्न शीट लेआउट और कटिंग योजनाओं के लिए किया जा सकता है, जिससे मिश्रित निर्माताओं को एक सामग्री प्रारूप का चयन करने में मदद मिलती है जो इच्छित भाग के आयामों में फिट बैठता है।

अनुप्रयोग क्षेत्र

सामग्री मुख्य रूप से मिश्रित अनुप्रयोगों के लिए प्रासंगिक है जिसमें कार्बन फाइबर चालकता गैर-बुना शीट संरचना के साथ उपयोगी होती है। ऑटोमोटिव और ईवी घटक एक अनुप्रयोग क्षेत्र हैं, जबकि इलेक्ट्रॉनिक और औद्योगिक मिश्रित हिस्से विभिन्न कार्यात्मक आवश्यकताओं के लिए एक ही सामग्री अवधारणा का उपयोग कर सकते हैं।

विशिष्ट अनुप्रयोगों में शामिल हैं:

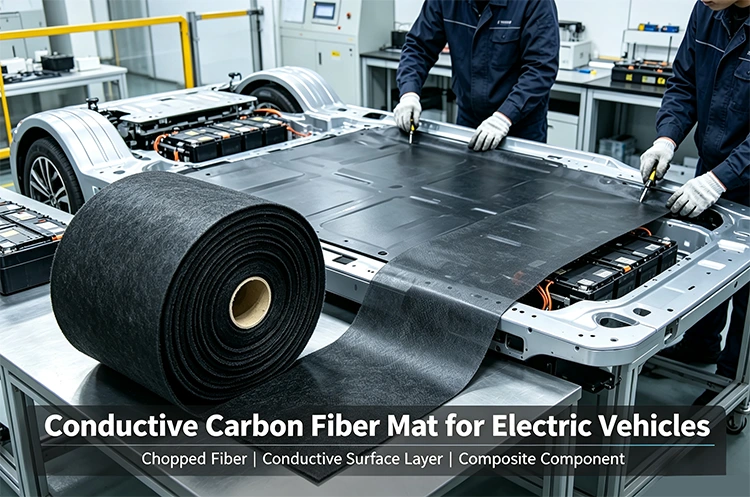

ईवी बैटरी से संबंधित समग्र कवर और पैनल

इलेक्ट्रॉनिक और विद्युत उपकरण आवास

ईएमआई परिरक्षण घटक

कार्यात्मक मिश्रित पैनल

चयनित ईंधन-सेल-संबंधित मिश्रित भाग

औद्योगिक घटकों को प्रवाहकीय कार्बन फाइबर परत की आवश्यकता होती है

रासायनिक या ईंधन-सेल वातावरण के लिए, सामग्री चयन में संपूर्ण समग्र प्रणाली को शामिल किया जाना चाहिए। कार्बन फाइबर सुदृढीकरण और प्रवाहकीय तत्व प्रदान करता है, जबकि राल और कोई भी बाधा परत तैयार घटक के रासायनिक प्रतिरोध और सेवा तापमान को निर्धारित करती है।

तकनीकी निर्देश

युरुइस द्वारा विनिर्माण और आपूर्ति

ताइझोउ युरुइस न्यू मटेरियल्स कंपनी लिमिटेड 2017 से फाइबर मिश्रित सामग्री में लगी हुई है। इसकी उत्पाद श्रृंखला में ऑटोमोटिव, निर्माण, नई ऊर्जा और औद्योगिक अनुप्रयोगों के लिए कार्बन फाइबर सामग्री, फाइबरग्लास सामग्री और एफआरपी-संबंधित उत्पाद शामिल हैं।

उत्पादन प्रक्रिया मिश्रित सामग्रियों के लिए सामग्री बनाने, काटने और निरीक्षण उपकरण द्वारा समर्थित है। कार्बन फाइबर मैट ऑर्डर के लिए, उत्पादन को निर्दिष्ट सामग्री वजन, चौड़ाई, पैकेजिंग प्रारूप और अन्य पुष्टि की गई आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।

ईवी या इलेक्ट्रॉनिक घटक परियोजना के लिए, उद्धरण जानकारी में इच्छित अनुप्रयोग, घटक आयाम, आवश्यक सामग्री वजन, राल प्रणाली, मोल्डिंग प्रक्रिया, विद्युत आवश्यकताएं और अनुमानित ऑर्डर मात्रा शामिल हो सकती है। ये विवरण उत्पादन से पहले सामग्री विनिर्देश की समीक्षा के लिए व्यावहारिक आधार प्रदान करते हैं।

विशिष्टता और आदेश आवश्यकताएँ

मानक उत्पाद को 1 मीटर या 1.25 मीटर चौड़ाई में 26 ग्राम कार्बन फाइबर मैट के रूप में आपूर्ति की जाती है। उत्पादन प्रक्रिया और अंतिम घटक डिजाइन के अनुसार अन्य आवश्यकताओं पर चर्चा की जा सकती है।

जब सामग्री को एक नए समग्र भाग के लिए विकसित किया जा रहा है, तो आवश्यक क्षेत्र वजन, शीट आयाम, टुकड़े टुकड़े की स्थिति, राल प्रकार, बनाने की विधि और विद्युत कार्य के बारे में जानकारी विनिर्देश पुष्टि के लिए उपयोगी होती है। यह विशेष रूप से महत्वपूर्ण है जब तैयार घटक में परिभाषित परिरक्षण, चालकता, या वजन की आवश्यकता होती है।

सामग्री को शिपमेंट के लिए कागज के बक्सों में पैक किया जाता है और पुष्टि किए गए ऑर्डर विनिर्देश के अनुसार तैयार किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

1. इलेक्ट्रिक वाहनों के लिए कंडक्टिव कार्बन फाइबर मैट का उपयोग किस लिए किया जाता है?

यह सामग्री ईवी और अन्य मिश्रित अनुप्रयोगों के लिए है जिसके लिए विद्युत कार्यक्षमता के साथ हल्के गैर-बुने हुए कार्बन फाइबर परत की आवश्यकता होती है। अनुप्रयोगों में बैटरी से संबंधित कवर, इलेक्ट्रॉनिक आवास, ईएमआई परिरक्षण भाग, पैनल और चयनित कार्यात्मक समग्र घटक शामिल हो सकते हैं।

2. क्या कार्बन फाइबर मैट ईएमआई परिरक्षण प्रदान करता है?

उचित रूप से डिज़ाइन की गई समग्र संरचना में शामिल होने पर यह ईएमआई परिरक्षण में योगदान दे सकता है। वास्तविक परिरक्षण प्रदर्शन फाइबर वितरण, लेमिनेट मोटाई, राल सामग्री, ग्राउंडिंग, जोड़ों, घटक ज्यामिति और परीक्षण स्थितियों से प्रभावित होता है। जब कोई विशिष्ट परिरक्षण लक्ष्य लागू होता है तो एक पूर्ण-भाग परीक्षण की आवश्यकता होती है।

3. कार्बन फाइबर मैट और बुने हुए कार्बन फाइबर फैब्रिक के बीच क्या अंतर है?

बुने हुए कार्बन फाइबर कपड़े में परिभाषित दिशाओं में व्यवस्थित निरंतर धागे होते हैं और आमतौर पर दिशात्मक सुदृढीकरण के लिए उपयोग किया जाता है। कार्बन फाइबर मैट एक गैर-बुने हुए ढांचे में कटे हुए फाइबर का उपयोग करता है, जो इसे समान कवरेज और कार्यात्मक परतों के लिए अधिक उपयुक्त बनाता है जहां दिशात्मक सुदृढीकरण प्राथमिक आवश्यकता नहीं है।

4. क्या सामग्री का उपयोग ईंधन सेल से संबंधित घटकों में किया जा सकता है?

इसका उपयोग चयनित ईंधन-सेल-संबंधित मिश्रित अनुप्रयोगों में किया जा सकता है जहां चालकता और कम सामग्री वजन प्रासंगिक हैं। संपूर्ण कंपोजिट का मूल्यांकन राल अनुकूलता, ऑपरेटिंग तापमान, रासायनिक जोखिम, विद्युत आवश्यकताओं और घटक की सेवा शर्तों के लिए भी किया जाना चाहिए।

5. इस उत्पाद का मानक विशिष्टता क्या है?

सूचीबद्ध मॉडल 26 ग्राम है, जिसकी मानक चौड़ाई 1 मीटर और 1.25 मीटर है। ऑर्डर की पुष्टि होने से पहले आवश्यक एप्लिकेशन, लेमिनेट डिज़ाइन, आयाम और उत्पादन प्रक्रिया के अनुसार उत्पाद विनिर्देश की समीक्षा की जा सकती है।

6. उद्धरण के लिए कौन सी जानकारी आवश्यक है?

उपयोगी जानकारी में अनुप्रयोग, आवश्यक सामग्री वजन, चौड़ाई या आयाम, राल प्रणाली, मोल्डिंग प्रक्रिया, विद्युत या ईएमआई आवश्यकताएं, अनुमानित मात्रा और पैकेजिंग आवश्यकताएं शामिल हैं। नए घटक विकास के लिए, चित्र या बुनियादी लेमिनेट जानकारी भी विनिर्देश समीक्षा में मदद कर सकती है।
