3K यूडी और द्विदिश कार्बन फाइबर प्रीप्रेग फैब्रिक

3K UD और बाईडायरेक्शनल कार्बन फाइबर प्रीप्रेग फैब्रिक दो अलग-अलग फाइबर व्यवस्थाओं में पूर्व-संसेचित राल मैट्रिक्स के साथ 3K कार्बन फाइबर सुदृढीकरण को जोड़ता है। यूडी निर्माण निरंतर फाइबर को मुख्य रूप से एक दिशा में केंद्रित करता है, जबकि द्विदिश निर्माण दो प्रमुख दिशाओं में सुदृढीकरण प्रदान करता है। उनके बीच का चुनाव मुख्य रूप से लोड पथ, लेमिनेट संरचना और तैयार समग्र भाग की ज्यामिति से संबंधित है।

मिश्रित निर्माताओं के लिए, यह अंतर अकेले 3K पदनाम से अधिक महत्वपूर्ण है। प्रमुख तन्यता, झुकने या अक्षीय भार वाले एक घटक को एक परिभाषित फाइबर दिशा के आसपास निर्मित टुकड़े टुकड़े से लाभ हो सकता है, जबकि दो दिशाओं में भार के अधीन एक पैनल या शेल को अधिक संतुलित सुदृढीकरण व्यवस्था की आवश्यकता हो सकती है।

यूडी और द्विदिश फाइबर निर्माण

यूडी निर्माण के साथ, निरंतर कार्बन फाइबर मुख्य रूप से एक दिशा में केंद्रित होते हैं। यह सामग्री को उन घटकों के लिए उपयुक्त बनाता है जहां इंजीनियरिंग डिज़ाइन में स्पष्ट प्राथमिक भार पथ होता है, जैसे शाफ्ट, बीम, छड़ और विस्तारित संरचनात्मक खंड।

द्विदिशात्मक निर्माण दो प्रमुख दिशाओं में सुदृढीकरण प्रदान करता है। इसे पैनल, कवर, हाउसिंग और अन्य घटकों के लिए माना जा सकता है जहां लैमिनेट को मुख्य रूप से एक दिशा के बजाय दो अक्षों पर भार ले जाने की आवश्यकता होती है।

फ़ाइबर व्यवस्था स्वयं तैयार भाग के प्रदर्शन को निर्धारित नहीं करती है। फाइबर ग्रेड, फाइबर वॉल्यूम अंश, राल प्रणाली, लेमिनेट ओरिएंटेशन, प्लाई की संख्या, समेकन और इलाज की स्थिति सभी अंतिम समग्र गुणों में योगदान करते हैं।

3K का क्या मतलब है?

3K पदनाम एक कार्बन फाइबर टो को संदर्भित करता है जिसमें लगभग 3,000 व्यक्तिगत फिलामेंट्स होते हैं। यह विशिष्ट शक्ति ग्रेड के बजाय फाइबर बंडल के आकार का वर्णन करता है।

इसलिए सामग्री चयन के लिए, कार्बन फाइबर ग्रेड, राल प्रणाली और सुदृढीकरण निर्माण के साथ 3K पर विचार किया जाना चाहिए। 3K टो का उपयोग विभिन्न लेमिनेट आर्किटेक्चर में किया जा सकता है, और अंतिम समग्र गुण इस बात पर निर्भर करते हैं कि सुदृढीकरण कैसे उन्मुख, समेकित और ठीक किया जाता है।

यूडी और द्विदिशात्मक सामग्रियों की तुलना करते समय यह अंतर विशेष रूप से प्रासंगिक है। 3K पदनाम फाइबर टो की पहचान करता है, जबकि यूडी या द्विदिशात्मक निर्माण बताता है कि प्रीप्रेग के भीतर उस सुदृढीकरण को कैसे व्यवस्थित किया जाता है।

सामग्री संबंधी जानकारी

फ़ाइबर दिशा का चयन करना

3K यूडी और बाइडायरेक्शनल कार्बन फाइबर प्रीप्रेग फैब्रिक के लिए, पहला व्यावहारिक प्रश्न यह है कि तैयार घटक से अपना भार उठाने की उम्मीद कैसे की जाती है। सुदृढीकरण की व्यवस्था इस प्रकार की जानी चाहिए कि लेमिनेट वह सामग्री प्रदान करे जहां डिज़ाइन को इसकी आवश्यकता होती है, न कि केवल कपड़े की उपस्थिति के आधार पर यूडी या द्विदिशात्मक निर्माण का चयन करना चाहिए।

यूडी निर्माण

यूडी सुदृढीकरण को आमतौर पर परिभाषित प्राथमिक लोड दिशा के साथ शाफ्ट, छड़, बीम और अन्य लम्बे भागों के लिए माना जाता है। अतिरिक्त ऑफ-एक्सिस प्लाई को लेमिनेट में शामिल किया जा सकता है, जब घटक को द्वितीयक दिशाओं में सुदृढीकरण की भी आवश्यकता होती है।

द्विदिशीय निर्माण

पैनलों, कवरों, आवासों और अन्य भागों के लिए द्विदिशात्मक सुदृढीकरण पर विचार किया जा सकता है जहां भार या कठोरता की आवश्यकताएं दो प्रमुख दिशाओं में फैली हुई हैं। दोनों दिशाओं के बीच वास्तविक संतुलन सामग्री के निर्माण और लेमिनेट शेड्यूल पर निर्भर करता है।

लैमिनेट डिज़ाइन

प्रीप्रेग निर्माण का मूल्यांकन एक अलग शीट के बजाय पूर्ण लेमिनेट के हिस्से के रूप में किया जाना चाहिए। फाइबर ओरिएंटेशन, प्लाई अनुक्रम, मोटाई, राल सामग्री और समेकन की स्थिति प्रभावित करती है कि लोड को तैयार कंपोजिट के माध्यम से कैसे स्थानांतरित किया जाता है।

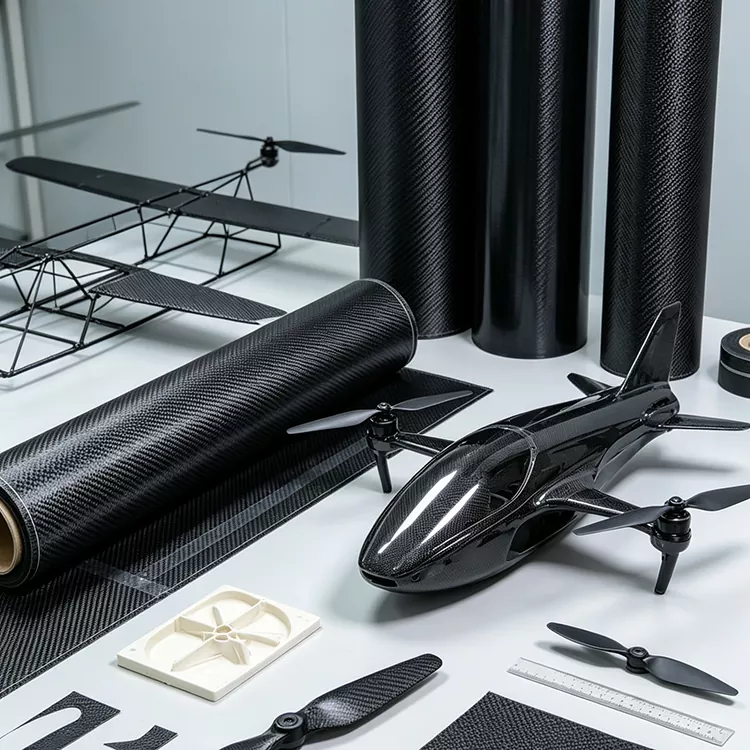

विशिष्ट अनुप्रयोग

सामग्री को मिश्रित घटकों के लिए माना जा सकता है जहां दिशात्मक सुदृढीकरण और नियंत्रित राल सामग्री की आवश्यकता होती है। उपयुक्त निर्माण भाग की ज्यामिति, लोडिंग स्थिति, मोल्डिंग विधि और आवश्यक लेमिनेट मोटाई पर निर्भर करता है।

खेल सामग्री

सामग्री का उपयोग हल्के खेल संरचनाओं में किया जा सकता है जहां कठोरता, थकान व्यवहार और द्रव्यमान महत्वपूर्ण डिजाइन विचार हैं। संभावित अनुप्रयोगों में गोल्फ शाफ्ट, साइकिल घटक, रैकेट संरचनाएं, पैडल और अन्य ढाले हुए समग्र भाग शामिल हैं।

ऑटोमोटिव घटक

ऑटोमोटिव अनुप्रयोगों में हल्के पैनल, सुदृढीकरण घटक, चयनित संरचनात्मक भाग और प्रदर्शन-उन्मुख घटक शामिल हो सकते हैं। यूडी निर्माण पर विचार किया जा सकता है जहां भाग में एक परिभाषित प्राथमिक लोड पथ होता है, जबकि द्विदिश सुदृढीकरण का उपयोग किया जा सकता है जहां दो अक्षों पर समर्थन की आवश्यकता होती है।

औद्योगिक समग्र भाग

औद्योगिक अनुप्रयोगों में पैनल, हाउसिंग, ब्रैकेट, बीम, रॉड और हल्के उपकरण घटक शामिल हो सकते हैं। पसंदीदा निर्माण इस बात पर निर्भर करता है कि क्या घटक में प्रमुख लोड दिशा है या कई दिशाओं में सुदृढीकरण की आवश्यकता है।

इलेक्ट्रॉनिक उपकरण

चयनित उपकरण आवासों और संरचनात्मक घटकों के लिए, कार्बन फाइबर कम वजन और संरचनात्मक समर्थन प्रदान कर सकता है। क्योंकि कार्बन फाइबर विद्युत प्रवाहकीय है, विद्युत अलगाव और विद्युत चुम्बकीय आवश्यकताओं को संपूर्ण असेंबली डिज़ाइन का हिस्सा माना जाना चाहिए।

उत्पादन से पहले सामग्री का चयन

एक नई समग्र परियोजना के लिए, सामग्री को केवल उत्पाद के नाम के बजाय घटक और विनिर्माण प्रक्रिया के अनुसार निर्दिष्ट किया जाना चाहिए। महत्वपूर्ण जानकारी में आवश्यक फाइबर निर्माण, राल प्रणाली, चौड़ाई, मोटाई, लेमिनेट शेड्यूल और मोल्डिंग विधि शामिल है।

यूडी भागों के लिए, किसी भी आवश्यक ऑफ-एक्सिस सुदृढीकरण के साथ प्राथमिक फाइबर दिशा की पहचान की जानी चाहिए। द्विदिश भागों के लिए, आवश्यक सुदृढीकरण संतुलन और प्लाई ओरिएंटेशन की पुष्टि की जानी चाहिए। ये विवरण यह निर्धारित करने में मदद करते हैं कि सामग्री विनिर्देश इच्छित लोड पथ के अनुरूप है या नहीं।

उत्पादन से पहले राल आवश्यकताओं की भी पुष्टि की जानी चाहिए। चूंकि यह एक प्रीप्रेग सामग्री है, राल प्रणाली और राल सामग्री हैंडलिंग, भंडारण, मोल्डिंग और इलाज की स्थिति को प्रभावित करती है। जहां सामग्री को मौजूदा उत्पादन प्रक्रिया में एकीकृत किया जा रहा है, ग्राहक के वर्तमान प्रसंस्करण पैरामीटर या सामग्री विनिर्देश को संदर्भ के रूप में उपयोग किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

3K UD कार्बन फाइबर प्रीप्रेग क्या है?

यह 3K कार्बन फाइबर सुदृढीकरण का उपयोग करने वाला एक प्रीप्रेग है जो मुख्य रूप से एक दिशा में व्यवस्थित होता है और मोल्डिंग से पहले एक राल मैट्रिक्स के साथ जोड़ा जाता है। यह मिश्रित भागों के लिए उपयुक्त है जहां सुदृढीकरण को एक परिभाषित लोड दिशा का पालन करने की आवश्यकता होती है।

यूडी और द्विदिश कार्बन फाइबर के बीच क्या अंतर है?

यूडी अधिकांश सतत तंतुओं को एक प्राथमिक दिशा में रखता है। द्विदिशात्मक निर्माण दो प्रमुख दिशाओं में सुदृढीकरण प्रदान करता है। चयन लोड स्थितियों, भाग की ज्यामिति और तैयार घटक के लेमिनेट डिज़ाइन पर निर्भर करता है।

क्या सामग्री में पहले से ही राल मौजूद है?

हाँ। यह एक प्रीप्रेग सामग्री है, जिसका अर्थ है कि कार्बन फाइबर सुदृढीकरण को पहले से ही एक राल मैट्रिक्स के साथ जोड़ा गया है। चयनित विनिर्देश के लिए विशिष्ट राल प्रणाली और राल सामग्री की पुष्टि की जानी चाहिए।

क्या 3K शक्ति ग्रेड के समान है?

नंबर 3K कार्बन फाइबर टो की अनुमानित फिलामेंट गिनती का वर्णन करता है। अंतिम समग्र प्रदर्शन फाइबर ग्रेड, राल प्रणाली, फाइबर वॉल्यूम अंश, लेमिनेट ओरिएंटेशन और इलाज की स्थिति पर भी निर्भर करता है।

क्या सामग्री को अनुकूलित किया जा सकता है?

हाँ। युरुइस मेक-टू-ऑर्डर उत्पादन प्रदान करता है और इच्छित एप्लिकेशन और विनिर्माण प्रक्रिया के अनुसार अनुकूलित आकार, चौड़ाई और अन्य परियोजना आवश्यकताओं पर चर्चा कर सकता है।

कौन से उद्योग इस प्रकार के प्रीप्रेग का उपयोग करते हैं?

अनुप्रयोगों में खेल उपकरण, ऑटोमोटिव घटक और औद्योगिक मिश्रित हिस्से शामिल हो सकते हैं। चयनित इलेक्ट्रॉनिक उपकरण संरचनाएं कार्बन फाइबर कंपोजिट का भी उपयोग कर सकती हैं जब सामग्री और विद्युत आवश्यकताएं अनुप्रयोग के अनुकूल हों।

कोटेशन का अनुरोध करते समय मुझे कौन सी जानकारी प्रदान करनी चाहिए?

आवश्यक चौड़ाई, मोटाई, फाइबर निर्माण, राल आवश्यकता, अनुप्रयोग, मोल्डिंग विधि और अनुमानित मात्रा प्रदान करने से उचित विनिर्देश निर्धारित करने में मदद मिलेगी। संरचनात्मक भागों के लिए, आवश्यक फाइबर अभिविन्यास की पुष्टि के लिए एक ड्राइंग या लेमिनेट शेड्यूल भी उपयोगी हो सकता है।
