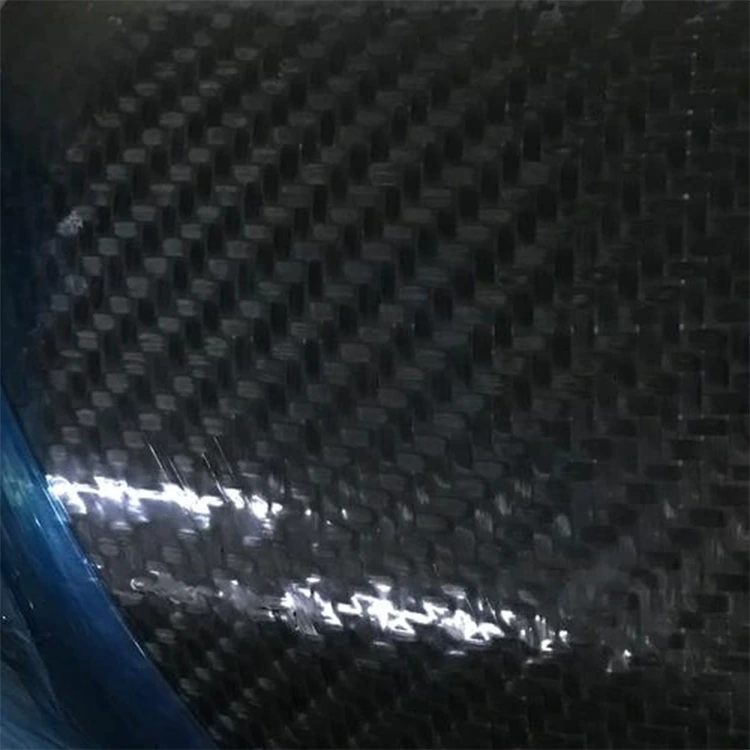

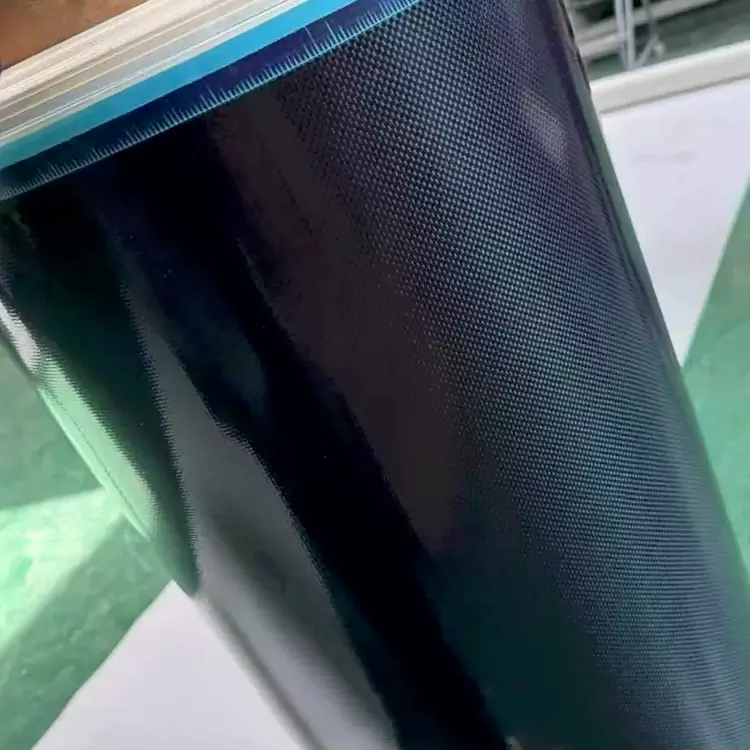

कम घनत्व वाला प्रीप्रेग कार्बन फाइबर

कम घनत्व वाले प्रीप्रेग कार्बन फाइबर को मिश्रित भागों के लिए डिज़ाइन किया गया है जहां आवश्यक संरचनात्मक प्रदर्शन के साथ सुदृढीकरण वजन पर विचार करने की आवश्यकता होती है। सामग्री कार्बन फाइबर सुदृढीकरण को पूर्व-संसेचित राल मैट्रिक्स के साथ जोड़ती है, जिससे निर्माताओं को समग्र ले-अप के दौरान फाइबर अभिविन्यास, टुकड़े टुकड़े की मोटाई और राल सामग्री को नियंत्रित करने की अनुमति मिलती है। इसे हल्के खेल उपकरण, ऑटोमोटिव घटकों और चयनित औद्योगिक भागों के लिए माना जा सकता है जहां तैयार हिस्से का द्रव्यमान कम करना डिजाइन आवश्यकता का हिस्सा है।

"कम-घनत्व" शब्द को अंतिम भाग के प्रदर्शन के एक स्टैंडअलोन संकेत के बजाय लेमिनेट और घटक स्तर पर माना जाना चाहिए। तैयार मिश्रित में राल भी होता है, और इसका वजन फाइबर निर्माण, राल सामग्री, टुकड़े टुकड़े की मोटाई, मोल्डिंग विधि और घटक ज्यामिति पर निर्भर करता है।

समग्र डिजाइन में सुदृढीकरण वजन क्यों मायने रखता है

जब एक समग्र घटक को कम वजन के लिए फिर से डिजाइन किया जा रहा है, तो सुदृढीकरण इंजीनियरिंग गणना का केवल एक हिस्सा है। निर्माता को यह भी विचार करने की आवश्यकता है कि आवश्यक कठोरता, ताकत और आयामी स्थिरता प्राप्त करने के लिए कितनी सामग्री की आवश्यकता है।

इसलिए एक उपयोगी तुलना के लिए कार्बन फाइबर सामग्री से परे देखने और तैयार लेमिनेट पर विचार करने की आवश्यकता है। फाइबर ओरिएंटेशन, फाइबर वॉल्यूम अंश, राल सामग्री, प्लाई व्यवस्था और इलाज की स्थिति सभी घटक के अंतिम वजन और यांत्रिक व्यवहार को प्रभावित कर सकते हैं।

लैमिनेट डिज़ाइन के आधार पर, कार्बन फाइबर कंपोजिट निम्न का संयोजन प्रदान कर सकते हैं:

· कम संरचनात्मक वजन

· उच्च विशिष्ट शक्ति

· उच्च विशिष्ट कठोरता

· थकान प्रतिरोध

· आयामी स्थिरता

· कंपन अवमंदन विशेषताएँ

· संक्षारण प्रतिरोध

ये विशेषताएँ तब प्रासंगिक हो सकती हैं जब तैयार घटक को अनावश्यक द्रव्यमान जोड़े बिना संरचनात्मक रूप से कार्यात्मक बने रहने की आवश्यकता होती है। व्यावहारिक उत्पादन में, वजन में कमी केवल सामग्री के नाम के बजाय पूरे हिस्से के डिजाइन से निर्धारित होती है।

फैब्रिक निर्माण और लैमिनेट डिज़ाइन

कम घनत्व का मतलब यह नहीं है कि प्रत्येक घटक को समान सुदृढीकरण निर्माण का उपयोग करना चाहिए। कपड़े की शैली का चयन भाग की ज्यामिति, आवश्यक आवरण, भार दिशा और मोल्डिंग प्रक्रिया के अनुसार किया जाना चाहिए।

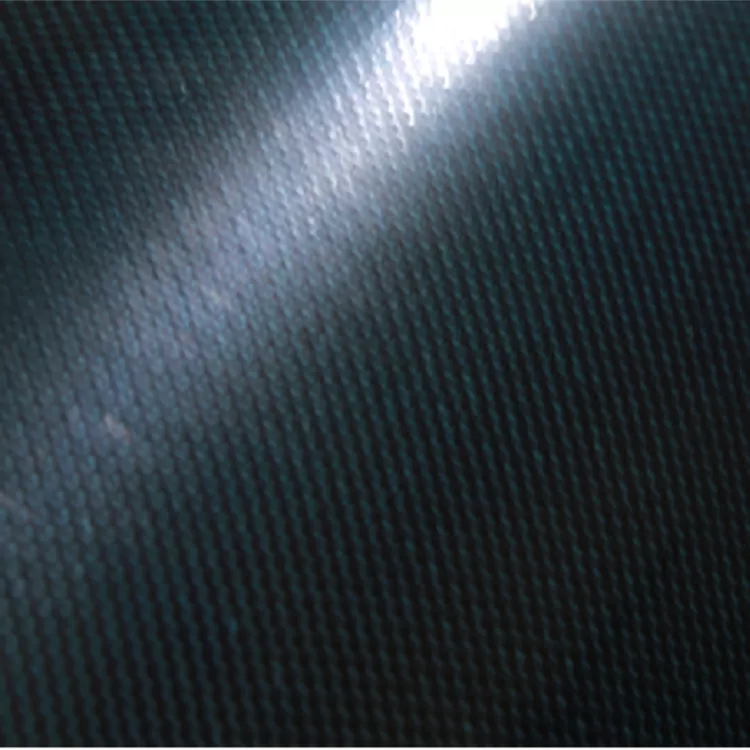

आपूर्ति की गई सामग्री को सादे, टवील और अन्य निर्दिष्ट शैलियों सहित विभिन्न निर्माणों में माना जा सकता है। ये निर्माण प्रभावित करते हैं कि ले-अप के दौरान सुदृढीकरण कैसे संभालता है और यह घटक सतह के अनुरूप कैसे होता है।

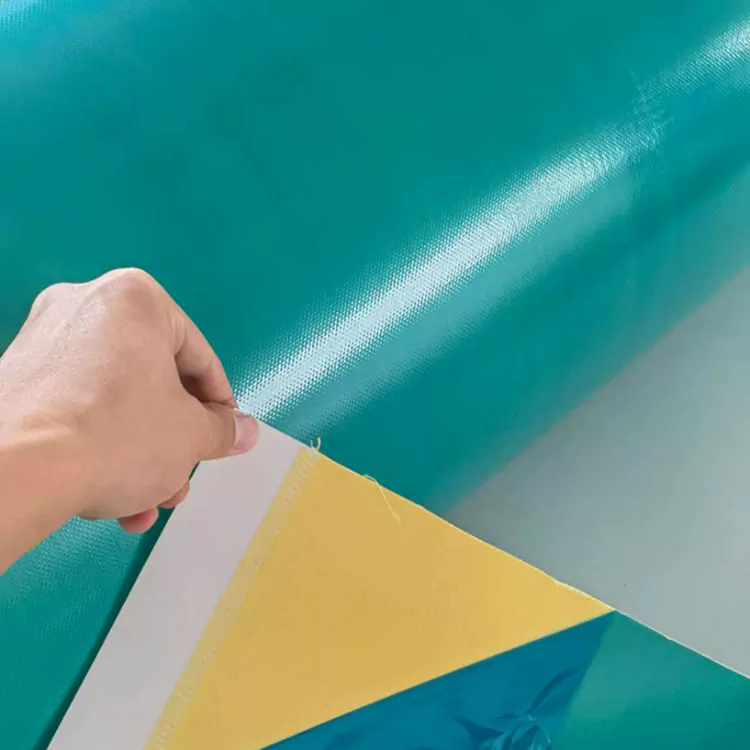

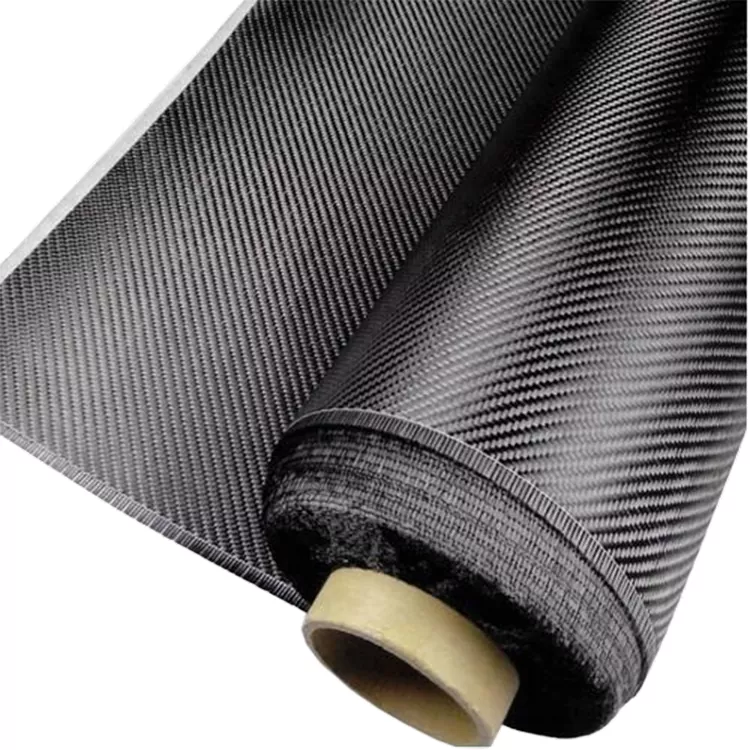

जहां नियमित और स्थिर कपड़े की संरचना की आवश्यकता होती है, वहां सादे निर्माण पर विचार किया जा सकता है। टवील निर्माण अपनी ड्रेप विशेषताओं के कारण घुमावदार या अधिक जटिल सतहों वाले हिस्सों के लिए अधिक उपयुक्त हो सकता है। जहां घटक में स्पष्ट रूप से परिभाषित प्राथमिक लोड दिशा है, इसके बजाय एक यूनिडायरेक्शनल सुदृढीकरण पर विचार किया जा सकता है।

इसलिए फैब्रिक निर्माण को लेमिनेट शेड्यूल के साथ चुना जाना चाहिए। एक हल्के हिस्से को अभी भी उन दिशाओं में पर्याप्त सुदृढीकरण की आवश्यकता होती है जहां घटक भार वहन करता है।

ओईएम विकास के लिए, युरुइस उत्पादन से पहले आवश्यक कपड़े की शैली, चौड़ाई, वजन, मोटाई, राल सामग्री और प्रसंस्करण स्थितियों पर चर्चा कर सकता है।

जहां लाइटवेट प्रीप्रेग का उपयोग किया जा सकता है

खेल सामग्री

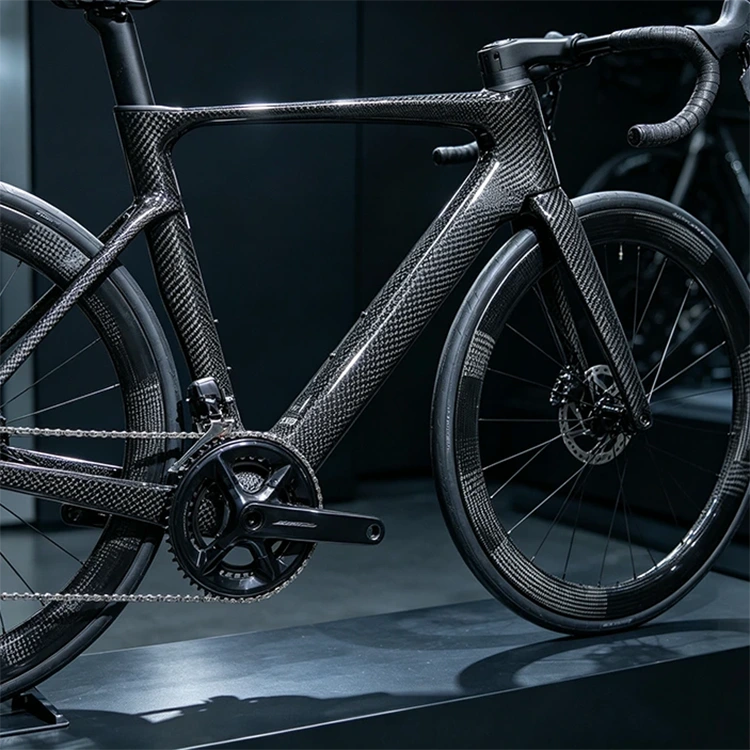

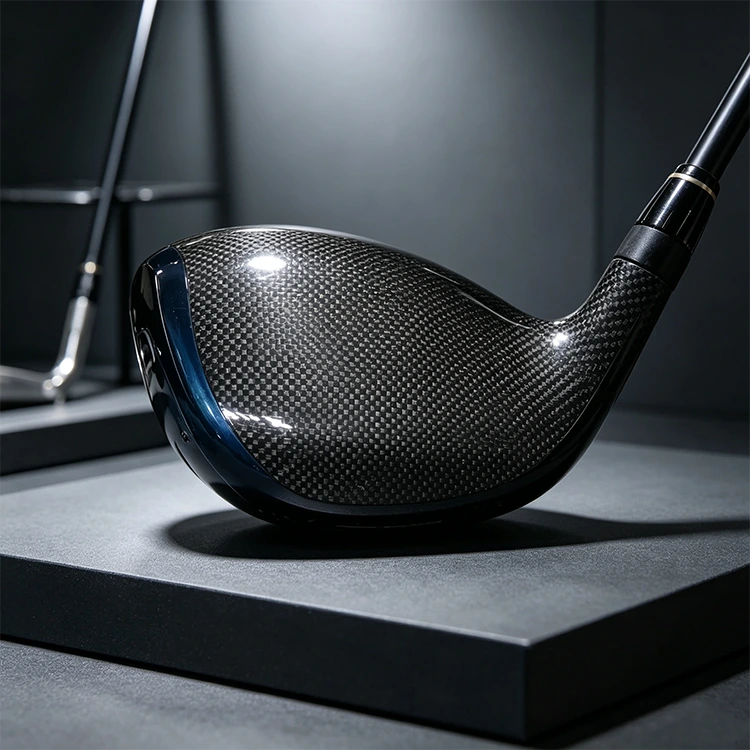

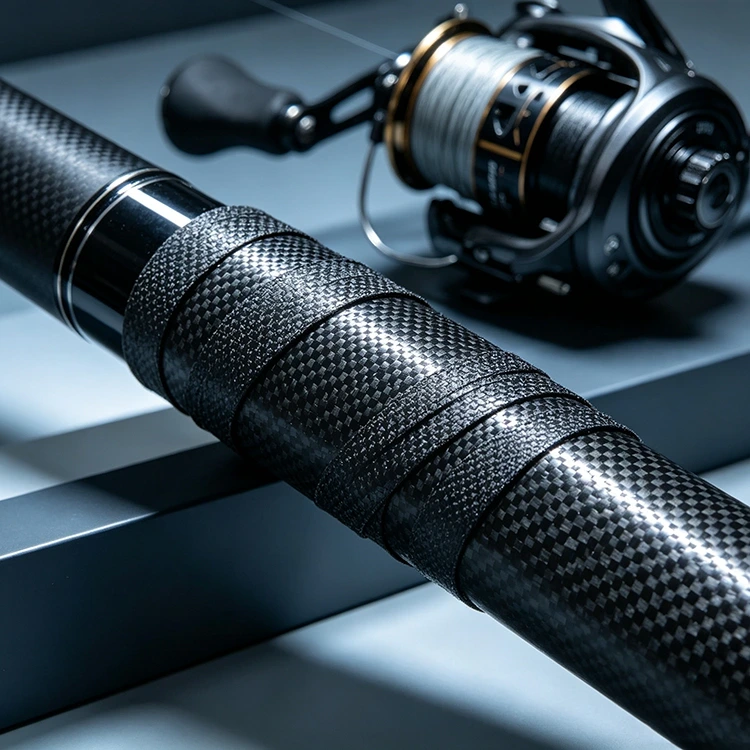

खेल उत्पादों में अक्सर सख्त वजन और आयामी आवश्यकताएं होती हैं। कार्बन फाइबर प्रीप्रेग का उपयोग साइकिल घटकों, गोल्फ उपकरण, रैकेट संरचनाओं, पैडल और अन्य ढाले हुए मिश्रित भागों के लिए किया जा सकता है जहां कठोरता, थकान व्यवहार और समग्र द्रव्यमान पर एक साथ विचार करने की आवश्यकता होती है।

ऑटोमोटिव घटक

ऑटोमोटिव निर्माताओं और घटक आपूर्तिकर्ताओं के लिए, चयनित भागों के लिए मिश्रित सामग्रियों पर विचार किया जा सकता है जहां घटक द्रव्यमान को कम करना डिजाइन उद्देश्य का हिस्सा है।

संभावित अनुप्रयोगों में हल्के पैनल, कवर, सुदृढीकरण घटक और अन्य मिश्रित भाग शामिल हैं। उपयुक्त लेमिनेट घटक भार, माउंटिंग व्यवस्था, आवश्यक कठोरता और उत्पादन विधि पर निर्भर करता है।

औद्योगिक उपकरण

औद्योगिक अनुप्रयोगों में पैनल, हाउसिंग, ब्रैकेट, संरचनात्मक सदस्य और अन्य उपकरण घटक शामिल हो सकते हैं जिन्हें बार-बार स्थापित, स्थानांतरित या समर्थित करने की आवश्यकता होती है। इन अनुप्रयोगों में, किसी व्यक्तिगत घटक के द्रव्यमान को कम करने से हैंडलिंग और स्थापना आवश्यकताओं के साथ-साथ समग्र उपकरण डिजाइन भी प्रभावित हो सकता है।

इलेक्ट्रॉनिक्स और उपकरण आवास

चयनित उपकरण संरचनाएं और आवास कार्बन फाइबर कंपोजिट का उपयोग कर सकते हैं जहां कम वजन और आयामी स्थिरता की आवश्यकता होती है। क्योंकि कार्बन फाइबर विद्युत प्रवाहकीय है, इसलिए संपूर्ण उत्पाद डिजाइन के हिस्से के रूप में विद्युत अलगाव, ग्राउंडिंग और विद्युत चुम्बकीय आवश्यकताओं का मूल्यांकन किया जाना चाहिए।

सामग्री एवं आपूर्ति सूचना

तैयार घटक के आसपास डिज़ाइन किया गया

कम घनत्व वाला प्रीप्रेग कार्बन फाइबर तब सबसे अधिक प्रासंगिक हो जाता है जब निर्माता ने यह पहचान लिया है कि घटक के वजन को कहाँ नियंत्रित करने की आवश्यकता है। सामग्री का चयन केवल विभिन्न सुदृढीकरण कपड़ों के नाममात्र वजन की तुलना करके नहीं किया जाना चाहिए।

उदाहरण के लिए, एक समग्र डिजाइन के साथ धातु ब्रैकेट को प्रतिस्थापित करते समय, इंजीनियरिंग टीम को लागू भार, बढ़ते बिंदु, टुकड़े टुकड़े की मोटाई, फाइबर अभिविन्यास, आवश्यक कठोरता और कनेक्शन विधि पर विचार करने की आवश्यकता होती है। ये कारक निर्धारित करते हैं कि तैयार हिस्से में वास्तव में कितने सुदृढीकरण की आवश्यकता है।

यही सिद्धांत पैनल, कवर, हाउसिंग और अन्य हल्के ढांचे पर भी लागू होता है। यदि अतिरिक्त प्लाई या मोटाई की आवश्यकता होती है तो कम सामग्री का वजन स्वचालित रूप से हल्के या संरचनात्मक रूप से समकक्ष घटक का उत्पादन नहीं करता है।

Yuruis मेक-टू-ऑर्डर उत्पादन और OEM आवश्यकताओं का समर्थन करता है, जिससे ग्राहक के घटक डिजाइन और विनिर्माण प्रक्रिया के अनुसार सामग्री विनिर्देश पर चर्चा की जा सकती है।

प्रीप्रेग भंडारण और प्रसंस्करण

क्योंकि सामग्री में इलाज से पहले एक राल मैट्रिक्स होता है, प्रीप्रेग को सूखे कार्बन फाइबर कपड़े से अलग भंडारण और हैंडलिंग प्रथाओं की आवश्यकता होती है।

भंडारण तापमान, अनुमेय भंडारण से बाहर का समय और शेल्फ जीवन चयनित राल प्रणाली पर निर्भर करता है। सामग्री को अनुशंसित भंडारण स्थितियों के तहत रखा जाना चाहिए और विशिष्ट ग्रेड के साथ दिए गए तकनीकी निर्देशों के अनुसार संभाला जाना चाहिए।

उत्पादन प्रबंधन के लिए, फर्स्ट-इन, फर्स्ट-आउट स्टॉक रोटेशन अनावश्यक भंडारण समय को सीमित करने का एक व्यावहारिक तरीका है।

उत्पादन ऑर्डर देने से पहले, एक नया एप्लिकेशन विकसित करने वाले ग्राहकों को चयनित प्रीप्रेग सिस्टम के लिए आवश्यक इलाज चक्र, प्रसंस्करण तापमान और प्रसंस्करण विंडो की भी पुष्टि करनी चाहिए।

अक्सर पूछे जाने वाले प्रश्न

कम घनत्व वाले प्रीप्रेग कार्बन फाइबर को सामान्य कार्बन फाइबर कपड़े से क्या अलग बनाता है?

साधारण कार्बन फाइबर कपड़े की आपूर्ति आम तौर पर शुष्क सुदृढीकरण के रूप में की जाती है। यह उत्पाद प्रीप्रेग रूप में आपूर्ति किया जाता है, जिसमें कार्बन फाइबर पहले से ही एक राल मैट्रिक्स के साथ संयुक्त होता है। इसका अनुप्रयोग हल्के मिश्रित निर्माण पर केंद्रित है, जबकि अंतिम वजन और गुण संपूर्ण लेमिनेट डिज़ाइन पर निर्भर करते हैं।

निम्न-घनत्व किसी मिश्रित घटक के वजन को कैसे प्रभावित करता है?

कई पारंपरिक संरचनात्मक धातुओं की तुलना में कार्बन फाइबर कंपोजिट में अपेक्षाकृत कम घनत्व होता है। हालाँकि, तैयार घटक का वजन आवश्यक लेमिनेट मोटाई, फाइबर की मात्रा, राल सामग्री, ज्यामिति और प्रसंस्करण विधि पर निर्भर करता है। इसलिए कम-घनत्व सुदृढीकरण का मूल्यांकन संपूर्ण घटक डिज़ाइन के भाग के रूप में किया जाना चाहिए।

कौन सी फैब्रिक शैलियाँ उपलब्ध हैं?

प्रदान की गई जानकारी में सादा, टवील और अन्य निर्माण विकल्प शामिल हैं। उपयुक्त शैली आवश्यक पर्दे, सतह की विशेषताओं, लेमिनेट डिज़ाइन और विनिर्माण प्रक्रिया पर निर्भर करती है।

क्या चौड़ाई, मोटाई और आकार को अनुकूलित किया जा सकता है?

हाँ। Yuruis मेक-टू-ऑर्डर उत्पादन प्रदान करता है और अनुकूलित आयामों और OEM आवश्यकताओं पर चर्चा कर सकता है। ग्राहक के उत्पादन उपकरण और घटक डिजाइन के अनुसार अंतिम विशिष्टताओं की पुष्टि की जानी चाहिए।

कौन से रेज़िन सिस्टम का उपयोग किया जा सकता है?

विशिष्ट प्रीप्रेग ग्रेड के लिए उपलब्ध रेज़िन प्रणाली की पुष्टि की जानी चाहिए। एपॉक्सी और अन्य राल प्रणालियों पर अनुप्रयोग, इलाज की स्थिति और आवश्यक अंतिम गुणों के आधार पर विचार किया जा सकता है।

कौन से उद्योग आमतौर पर कम घनत्व वाले कार्बन फाइबर कंपोजिट का उपयोग करते हैं?

यह सामग्री खेल उपकरण, ऑटोमोटिव घटकों और औद्योगिक मिश्रित विनिर्माण के लिए प्रासंगिक है। चयनित इलेक्ट्रॉनिक्स और उपकरण संरचनाएं भी उपयुक्त हो सकती हैं जब उनकी विद्युत, थर्मल और संरचनात्मक आवश्यकताएं सामग्री प्रणाली के साथ संगत हों।

क्या यह सामग्री सीधे स्टील घटक की जगह ले सकती है?

आवश्यक रूप से नहीं। कार्बन फाइबर कंपोजिट और स्टील में अलग-अलग घनत्व, कठोरता, ताकत, विफलता व्यवहार और जुड़ने की विशेषताएं होती हैं। प्रतिस्थापन के लिए आम तौर पर एक सामग्री को सीधे दूसरे से प्रतिस्थापित करने के बजाय घटक ज्यामिति, लोड की स्थिति, टुकड़े टुकड़े निर्माण और कनेक्शन विधि की समीक्षा की आवश्यकता होती है।
