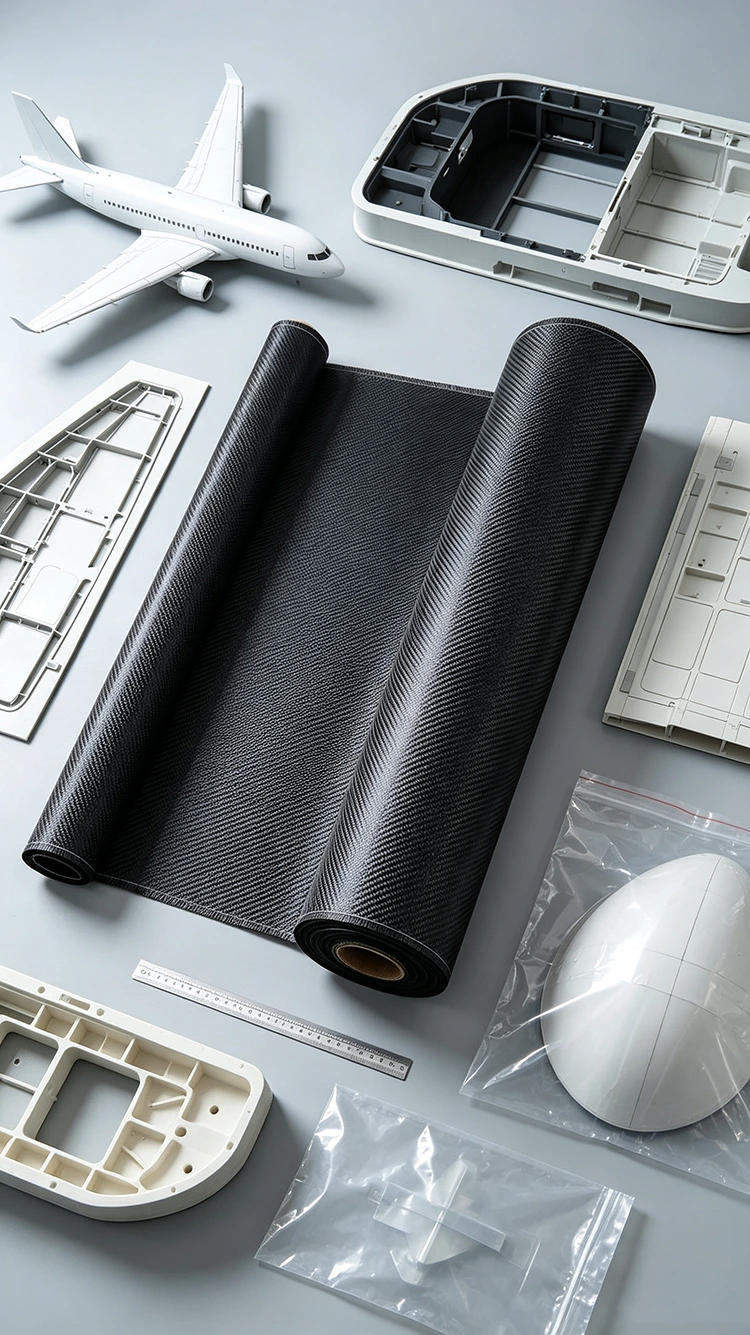

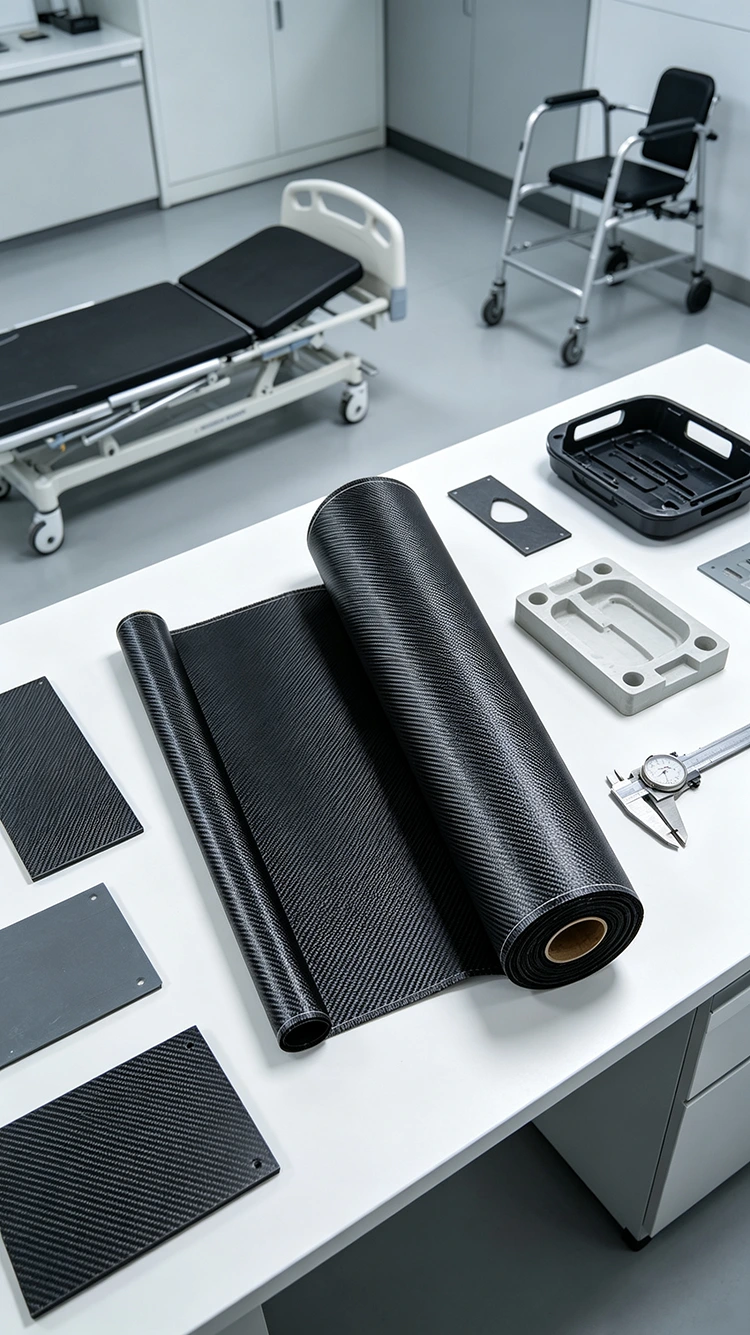

टवील बुनाई कार्बन फाइबर कपड़ा

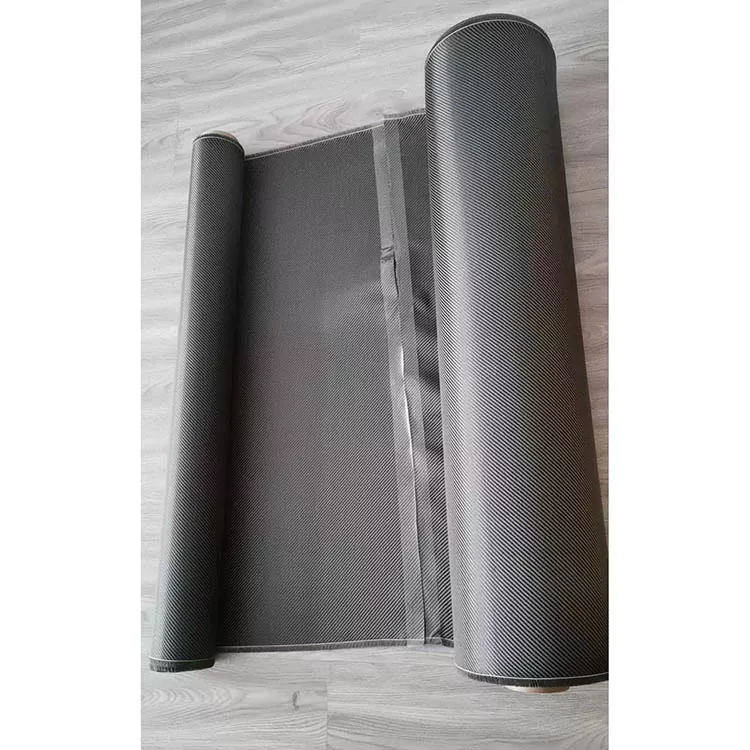

टवील वीव कार्बन फाइबर फैब्रिक एक बुना हुआ सुदृढीकरण है जिसमें ताना और बाना यार्न एक विकर्ण सतह पैटर्न बनाने के लिए जुड़ते हैं। सादे बुनाई की तुलना में, इंटरलेसिंग संरचना धागों के बीच अधिक गति की अनुमति देती है, जो कपड़े को ले-अप के दौरान मध्यम मोड़ का पालन करने में मदद कर सकती है। वही विकर्ण पैटर्न आमतौर पर ढले हुए हिस्सों पर भी बनाए रखा जाता है जहां कार्बन फाइबर की सतह दिखाई देती है।

बुनाई सामग्री विशिष्टता का केवल एक हिस्सा है। कार्बन फाइबर ग्रेड, क्षेत्रफल का वजन, राल प्रणाली और लेमिनेट निर्माण यह निर्धारित करते हैं कि कपड़ा तैयार समग्र में कैसे योगदान देता है, जबकि मोल्ड ज्यामिति और बनाने की प्रक्रिया प्रभावित करती है कि उत्पादन के दौरान इसे कैसे संभाला जा सकता है।

टवील संरचना क्या बदलती है

टवील निर्माण में, इंटरलेसिंग बिंदु सादे बुनाई के बार-बार एक-ओवर, एक-अंडर पैटर्न बनाने के बजाय कपड़े में उत्तरोत्तर आगे बढ़ते हैं। जब कपड़े को घुमावदार सतह पर रखा जाता है तो इससे धागों को एक-दूसरे के सापेक्ष स्थानांतरित होने की अधिक स्वतंत्रता मिलती है।

बदलती रूपरेखा के साथ भागों पर अंतर अधिक ध्यान देने योग्य हो जाता है। एक कपड़ा जो कुछ इन-प्लेन मूवमेंट को समायोजित कर सकता है, उसे अधिक कसकर इंटरलेस्ड निर्माण की तुलना में मध्यम वक्र के आसपास रखना आसान हो सकता है। हालाँकि, इसका मतलब यह नहीं है कि हर टवील कपड़ा एक ही तरह से लिपटेगा। सूत का आकार, कपड़े का वजन, बुनाई की जकड़न और सतह की ज्यामिति सभी परिणाम को प्रभावित करते हैं।

तंग त्रिज्या या गहरी त्रि-आयामी आकृतियों के लिए, एक गठन परीक्षण उपयोगी है क्योंकि स्थानीय झुर्रियों या यार्न विरूपण का वास्तविक ज्यामिति के विरुद्ध ही सटीक मूल्यांकन किया जा सकता है।

दृश्यमान सतहों के लिए विकर्ण बुनाई

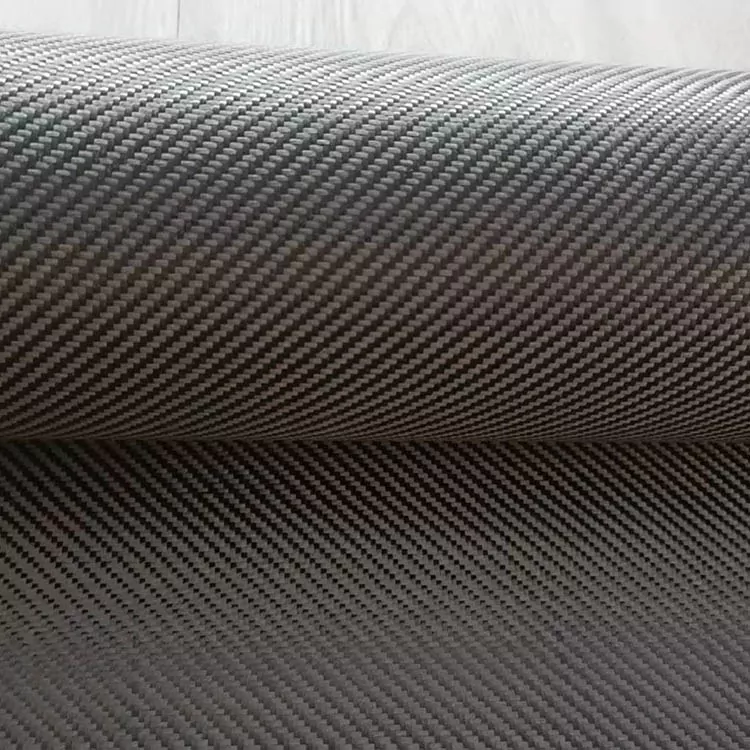

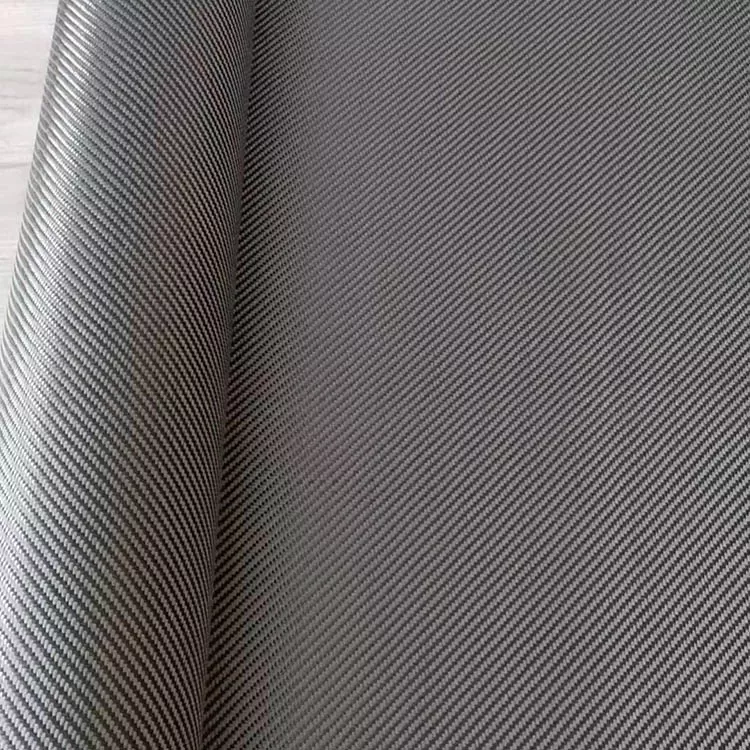

विकर्ण पैटर्न टवील कार्बन फाइबर कपड़े की सबसे पहचानने योग्य विशेषताओं में से एक है। जब ठीक किया गया लैमिनेट एक स्पष्ट कोटिंग के साथ समाप्त हो जाता है, तो बुनाई घटक की सतह पर दिखाई दे सकती है।

कटिंग और ले-अप के दौरान पैटर्न की दिशा को नियंत्रित करने की आवश्यकता होती है। यदि कपड़े के दो खंड अलग-अलग झुकावों के साथ मिलते हैं, तो विकर्ण रेखाएं जोड़ पर समान रूप से जारी नहीं रहेंगी। दृश्यमान पैनलों पर, मोल्डिंग से पहले कटिंग लेआउट और प्लाई प्लेसमेंट पर विचार किया जाना चाहिए।

अंतिम स्वरूप राल वितरण, समेकन और सतह परिष्करण से भी प्रभावित होता है। लैमिनेट को ढालने और लेपित करने के बाद सूखे कपड़े में दिखाई देने वाला पैटर्न परिभाषा में बदल सकता है।

घुमावदार घटकों पर टवील का उपयोग करना

टवील फैब्रिक का उपयोग आमतौर पर उन घटकों पर किया जाता है जो पूरी तरह से सपाट नहीं होते हैं, जिनमें ट्रिम टुकड़े, आवास, साइकिल के हिस्से, मोटरसाइकिल के घटक और खेल उपकरण शामिल हैं।

जब सतह अपेक्षाकृत खुली हो तो कपड़े को बड़े टुकड़े के रूप में काटा जा सकता है, या छोटे वर्गों में विभाजित किया जा सकता है जहां ज्यामिति अधिक तेजी से बदलती है। बड़े टुकड़े जोड़ों की संख्या कम कर देते हैं लेकिन ले-अप के दौरान अधिक समायोजन की आवश्यकता हो सकती है। छोटे टुकड़े अधिक आसानी से स्थानीय आकृति का अनुसरण कर सकते हैं, लेकिन जोड़ों को सावधानीपूर्वक स्थापित करने की आवश्यकता है।

दृश्यमान कार्बन सतह के लिए, काटने के पैटर्न में विकर्ण बुनाई की दिशा को भी ध्यान में रखना चाहिए। जब निरंतर दृश्य पैटर्न की आवश्यकता होती है तो आसन्न टुकड़ों के बीच समान अभिविन्यास बनाए रखना महत्वपूर्ण हो सकता है।

विनिर्देश

उत्पादन के लिए सामग्री विशिष्टता

आवश्यक कपड़े के वजन को आम तौर पर लक्ष्य लेमिनेट मोटाई और मोल्डिंग विधि के साथ माना जाता है। कम क्षेत्रफल का वजन अधिक व्यक्तिगत प्लाई का उपयोग करने की अनुमति देता है, जबकि एक भारी कपड़ा किसी दिए गए लेमिनेट मोटाई के लिए आवश्यक परतों की संख्या को कम कर सकता है।

कार्बन फाइबर ग्रेड को भी बुनाई से अलग निर्दिष्ट किया जाना चाहिए। एक ही टवील निर्माण का उत्पादन विभिन्न फाइबर ग्रेड के साथ किया जा सकता है, और परिणामी समग्र गुण समान नहीं होंगे।

राल अनुकूलता एक अन्य उत्पादन विचार है। वेट ले-अप, वैक्यूम इन्फ्यूजन, कम्प्रेशन मोल्डिंग और प्रीप्रेग प्रोसेसिंग में राल प्रवाह, समेकन और हैंडलिंग के लिए अलग-अलग आवश्यकताएं होती हैं। इसलिए कपड़े को केवल उसकी उपस्थिति से निर्दिष्ट करने के बजाय वास्तविक प्रक्रिया से मेल खाना चाहिए।

सामग्री संबंधी पूछताछ हेतु प्रदान की जाने वाली जानकारी

जब बुनियादी सामग्री आवश्यकताओं को स्पष्ट रूप से बताया जाता है तो उत्पादन जांच का मूल्यांकन करना आसान होता है। प्रासंगिक जानकारी में शामिल हैं:

· टवील बुनाई निर्माण

· कार्बन फाइबर ग्रेड

· कपड़े का वजन / जीएसएम

· आवश्यक चौड़ाई और रोल लंबाई

· लक्ष्य मोटाई या लेमिनेट मोटाई

· राल प्रणाली

· मोल्डिंग प्रक्रिया

·घटक ज्यामिति

· दृश्यमान सतह आवश्यकताएँ

यदि सामग्री किसी मौजूदा कपड़े की जगह ले रही है, तो उपलब्ध विनिर्देश शीट या नमूने को संदर्भ के रूप में भी इस्तेमाल किया जा सकता है। यह विशेष रूप से तब उपयोगी होता है जब नई सामग्री को एक स्थापित कटिंग, ले-अप या मोल्डिंग प्रक्रिया में फिट होने की आवश्यकता होती है।

अनुप्रयोग

टवील वेव कार्बन फाइबर फैब्रिक का उपयोग ढाले गए मिश्रित भागों में किया जाता है, जहां कपड़े को आकार की सतहों को समायोजित करने या एक परिभाषित बुना हुआ स्वरूप प्रदान करने की आवश्यकता होती है।

ऑटोमोटिव अनुप्रयोगों में इंटीरियर ट्रिम, पैनल, कवर और अन्य कार्बन फाइबर घटक शामिल हैं। साइकिल और मोटरसाइकिल के पुर्जे घुमावदार हिस्सों पर बुने हुए सुदृढीकरण का उपयोग कर सकते हैं जहां कपड़े को मोल्ड की सतह का पालन करने की आवश्यकता होती है।

पैडल, रैकेट और अन्य ढाले ढांचे जैसे खेल उपकरण भी टुकड़े टुकड़े के हिस्से के रूप में सामग्री को शामिल कर सकते हैं। औद्योगिक उपकरण और आवास बुने हुए कार्बन फाइबर का उपयोग कर सकते हैं जहां चयनित लेमिनेट के साथ आवश्यक यांत्रिक और आयामी गुण प्राप्त किए जा सकते हैं।

विद्युत असेंबलियों के निकट स्थित इलेक्ट्रॉनिक आवासों या घटकों के लिए, इन्सुलेशन और ग्राउंडिंग आवश्यकताओं का निर्धारण करते समय कार्बन फाइबर की विद्युत चालकता पर विचार किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

टवील बुनाई कार्बन फाइबर कपड़ा क्या है?

यह टवील इंटरलेसिंग संरचना के साथ बुना हुआ कार्बन फाइबर सुदृढीकरण है। यार्न की व्यवस्था एक विकर्ण सतह पैटर्न का निर्माण करती है, जबकि वास्तविक सामग्री विनिर्देश कार्बन फाइबर ग्रेड, कपड़े के वजन और निर्माण पर निर्भर करता है।

टवील सादे बुनाई से किस प्रकार भिन्न है?

टवील और सादा बुनाई अलग-अलग यार्न इंटरलेसिंग अनुक्रमों का उपयोग करते हैं। टवील में एक विकर्ण पैटर्न होता है और आम तौर पर अधिक यार्न आंदोलन की अनुमति देता है, जबकि सादे बुनाई में अधिक कसकर दोहराई जाने वाली ओवर-अंडर संरचना होती है। उनकी उपयुक्तता घटक ज्यामिति और विनिर्माण प्रक्रिया पर निर्भर करती है।

2×2 टवील का क्या मतलब है?

2×2 एक विशिष्ट टवील निर्माण का वर्णन करता है जिसमें धागे दोहराए जाने वाले क्रम में दो के ऊपर और दो के नीचे से गुजरते हैं। यदि किसी परियोजना को इस निर्माण की आवश्यकता है, तो सामग्री विनिर्देश में बुनाई की पुष्टि की जानी चाहिए।

क्या टवील कपड़े का उपयोग घुमावदार सांचों पर किया जा सकता है?

हाँ। यह मध्यम वक्रों और बदलती आकृतियों को समायोजित कर सकता है, लेकिन वास्तविक कपड़ा कपड़े के वजन, यार्न निर्माण और मोल्ड ज्यामिति पर निर्भर करता है। जटिल या तंग-त्रिज्या भागों के लिए एक गठन परीक्षण उपयोगी है।

क्या इसका उपयोग दृश्यमान कार्बन फाइबर भागों के लिए किया जा सकता है?

हाँ। मोल्डिंग और सतह परिष्करण के बाद विकर्ण बुनाई दिखाई दे सकती है। जब एक समान पैटर्न की आवश्यकता होती है तो कटिंग और ले-अप के दौरान कपड़े का लगातार अभिविन्यास महत्वपूर्ण होता है।

क्या कपड़े का वजन और आयाम अनुकूलित किया जा सकता है?

हाँ। कपड़े का वजन, चौड़ाई, लंबाई और संबंधित विशिष्टताओं को घटक और विनिर्माण प्रक्रिया के अनुसार परिभाषित किया जा सकता है।

किसी उद्धरण के लिए कौन सी जानकारी आवश्यक है?

उपयोगी जानकारी में बुनाई निर्माण, कार्बन फाइबर ग्रेड, जीएसएम, चौड़ाई, रोल की लंबाई, मात्रा, अनुप्रयोग और मोल्डिंग प्रक्रिया शामिल है। दृश्य भागों के लिए, आवश्यक सतह फिनिश और पैटर्न दिशा भी निर्दिष्ट की जानी चाहिए।

क्या उत्पादन से पहले किसी नमूने का मूल्यांकन किया जा सकता है?

नमूना मूल्यांकन पर तब विचार किया जा सकता है जब कपड़े को किसी विशिष्ट उत्पादन विधि के साथ ड्रेप, राल अनुकूलता, सतह की उपस्थिति या प्रसंस्करण व्यवहार के लिए जांचने की आवश्यकता होती है।

क्या टवील बुनाई का मतलब उच्च शक्ति है?

नहीं, अकेले बुनाई निर्माण से तैयार मिश्रण की ताकत या कठोरता स्थापित नहीं होती है। ये गुण कार्बन फाइबर ग्रेड, कपड़े का वजन, राल प्रणाली, फाइबर अभिविन्यास, फाइबर मात्रा, टुकड़े टुकड़े की मोटाई और प्रसंस्करण स्थितियों पर निर्भर करते हैं।
