यूनिडायरेक्शनल कार्बन फाइबर फैब्रिक

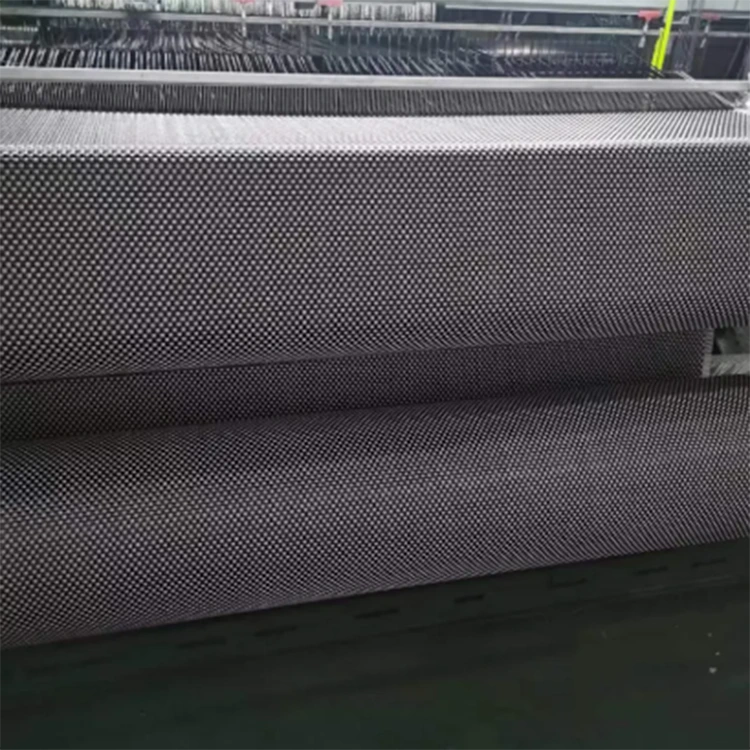

इस विनिर्देश में यूनिडायरेक्शनल कार्बन फाइबर फैब्रिक की आपूर्ति जैक्वार्ड बुने हुए निर्माण में की जाती है। बुनाई प्रक्रिया एक परिभाषित कपड़े संरचना और सतह पैटर्न बनाने के लिए कार्बन फाइबर यार्न की व्यवस्था को नियंत्रित करती है। एक मानक सादे या टवील कपड़े के विपरीत, जैक्वार्ड बुनाई अलग-अलग दृश्यमान डिज़ाइन बनाने के लिए यार्न की व्यवस्था को विविध करने की अनुमति देती है।

मिश्रित विनिर्माण के लिए, कपड़े का पैटर्न सामग्री विनिर्देश का केवल एक हिस्सा है। कार्बन फाइबर ग्रेड, कपड़े का वजन, यार्न की व्यवस्था, राल प्रणाली, टुकड़े टुकड़े की मोटाई और मोल्डिंग की स्थिति तैयार मिश्रित के गुणों पर अधिक प्रभाव डालती है। जैक्वार्ड निर्माण इसलिए सबसे अधिक प्रासंगिक है जब सामग्री चयन के दौरान कपड़े की संरचना और दृश्य सतह दोनों पर विचार करने की आवश्यकता होती है।

जैक्वार्ड कार्बन फाइबर फैब्रिक कैसे अलग है?

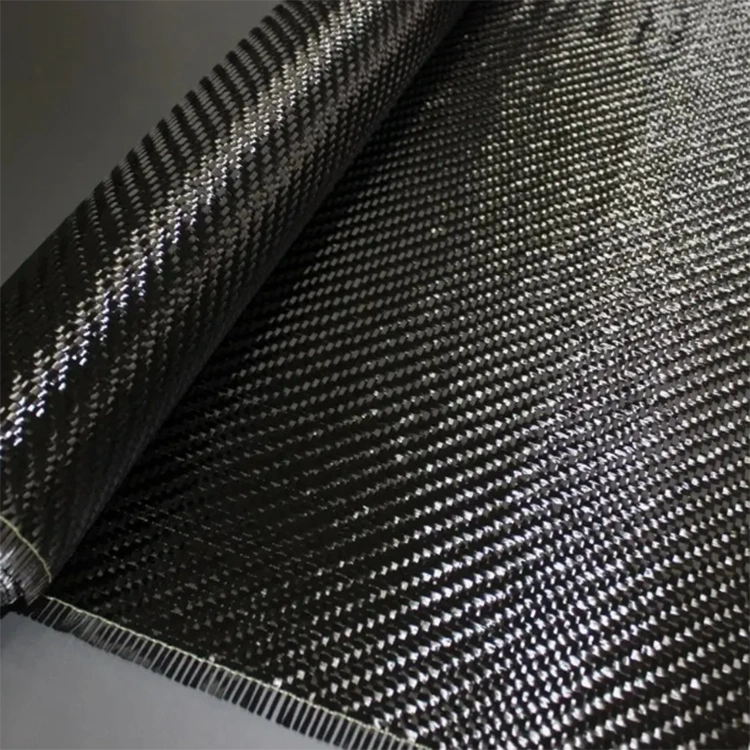

सादे और टवील कार्बन फाइबर कपड़े अपेक्षाकृत नियमित इंटरलेसिंग पैटर्न का उपयोग करते हैं। जैक्वार्ड बुनाई बुनाई के दौरान नियंत्रित यार्न चयन का उपयोग करती है, जिससे कपड़े के विशिष्ट क्षेत्रों को विभिन्न पैटर्न व्यवस्था का पालन करने की अनुमति मिलती है।

यह बुनाई को संरचनात्मक डिज़ाइन का विकल्प बनाए बिना बुनी हुई सतह का स्वरूप बदल देता है। यदि कपड़े का उपयोग लोड-बेयरिंग लेमिनेट में किया जाएगा, तो आवश्यक फाइबर ग्रेड, कपड़े का वजन, राल प्रणाली और लेमिनेट निर्माण को घटक आवश्यकताओं के अनुसार स्थापित किया जाना चाहिए।

दृश्यमान मिश्रित भागों के लिए, बुना हुआ पैटर्न मोल्डिंग के बाद खुला रह सकता है और तैयार सतह का हिस्सा बन सकता है। यह निर्माण को ऑटोमोटिव ट्रिम, खेल उत्पाद, उपकरण हाउसिंग और अनुकूलित समग्र भागों जैसे घटकों के लिए प्रासंगिक बनाता है।

मोल्डिंग के बाद वास्तविक उपस्थिति राल वितरण, समेकन, मोल्ड की स्थिति और सतह परिष्करण पर भी निर्भर करती है। इसलिए सूखे कपड़े में दिखाई देने वाले पैटर्न को अंतिम ढले हुए स्वरूप की गारंटी के रूप में नहीं माना जाना चाहिए।

जैक्वार्ड, सादा और टवील बुनाई

ये कपड़े निर्माण मुख्य रूप से उनके धागे की व्यवस्था और परिणामी सतह पैटर्न में भिन्न होते हैं। उचित विकल्प आवश्यक कपड़े के व्यवहार, घटक ज्यामिति और तैयार उपस्थिति पर निर्भर करता है।

तालिका यांत्रिक रैंकिंग के बजाय विशिष्ट दृश्य और अनुप्रयोग अंतर का वर्णन करती है। एक जैक्वार्ड कपड़ा सादे या टवील कपड़े की तुलना में स्वचालित रूप से मजबूत या सख्त नहीं होता है। अंतिम समग्र गुण संपूर्ण सामग्री प्रणाली और लेमिनेट डिज़ाइन पर निर्भर करते हैं।

समग्र भाग के लिए कपड़े का चयन करना

घटक की बुनियादी आवश्यकताएं स्थापित होने के बाद कपड़े का चयन किया जाना चाहिए। महत्वपूर्ण विचारों में आवश्यक कपड़े का वजन, चौड़ाई, सतह पैटर्न, कपड़ा, टुकड़े टुकड़े की मोटाई और मोल्डिंग विधि शामिल हैं।

एक सपाट या अपेक्षाकृत सरल घटक के लिए, एक नियमित बुनी हुई संरचना पर्याप्त हो सकती है। अधिक जटिल सतहों के लिए ऐसे कपड़े के निर्माण की आवश्यकता हो सकती है जो अत्यधिक विरूपण के बिना सांचे का अनुसरण कर सके। यदि कार्बन फाइबर दिखाई देता रहता है, तो काटने और बिछाने के दौरान आवश्यक पैटर्न पर भी विचार किया जाना चाहिए।

सुदृढीकरण का उन्मुखीकरण एक अलग डिजाइन विचार बना हुआ है। एक बुना हुआ सतह पैटर्न स्वयं किसी समग्र की प्राथमिक संरचनात्मक भार दिशा को परिभाषित नहीं करता है। विशिष्ट दिशात्मक लोडिंग वाले हिस्सों के लिए, लैमिनेट को आवश्यक फाइबर ओरिएंटेशन और प्लाई व्यवस्था के आसपास डिजाइन किया जाना चाहिए।

दृश्यमान सतह आवश्यकताएँ

जब कार्बन फाइबर कपड़ा दृश्यमान रहेगा, तो आसन्न टुकड़ों के बीच स्थिरता महत्वपूर्ण हो जाती है। काटने की दिशा, कपड़े का तनाव और ले-अप के दौरान संभालना पैटर्न संरेखण को प्रभावित कर सकता है, खासकर घुमावदार सतहों पर।

मोल्ड की सतह और राल प्रणाली इलाज के बाद उपस्थिति को भी प्रभावित करती है। यदि राल प्रवाह, समेकन या सतह परिष्करण को लगातार नियंत्रित नहीं किया जाता है, तो एक समान सूखा-कपड़ा पैटर्न अभी भी एक अलग दृश्य परिणाम उत्पन्न कर सकता है।

संरचनात्मक आवश्यकताएँ

संरचनात्मक घटकों के लिए, कपड़े का मूल्यांकन कार्बन फाइबर ग्रेड, राल प्रणाली, फाइबर सामग्री और लेमिनेट शेड्यूल के साथ किया जाना चाहिए। जैक्वार्ड पैटर्न का उपयोग संरचनात्मक उपयुक्तता निर्धारित करने के लिए प्राथमिक आधार के रूप में नहीं किया जाना चाहिए।

विशिष्ट अनुप्रयोग

ऑटोमोटिव घटक

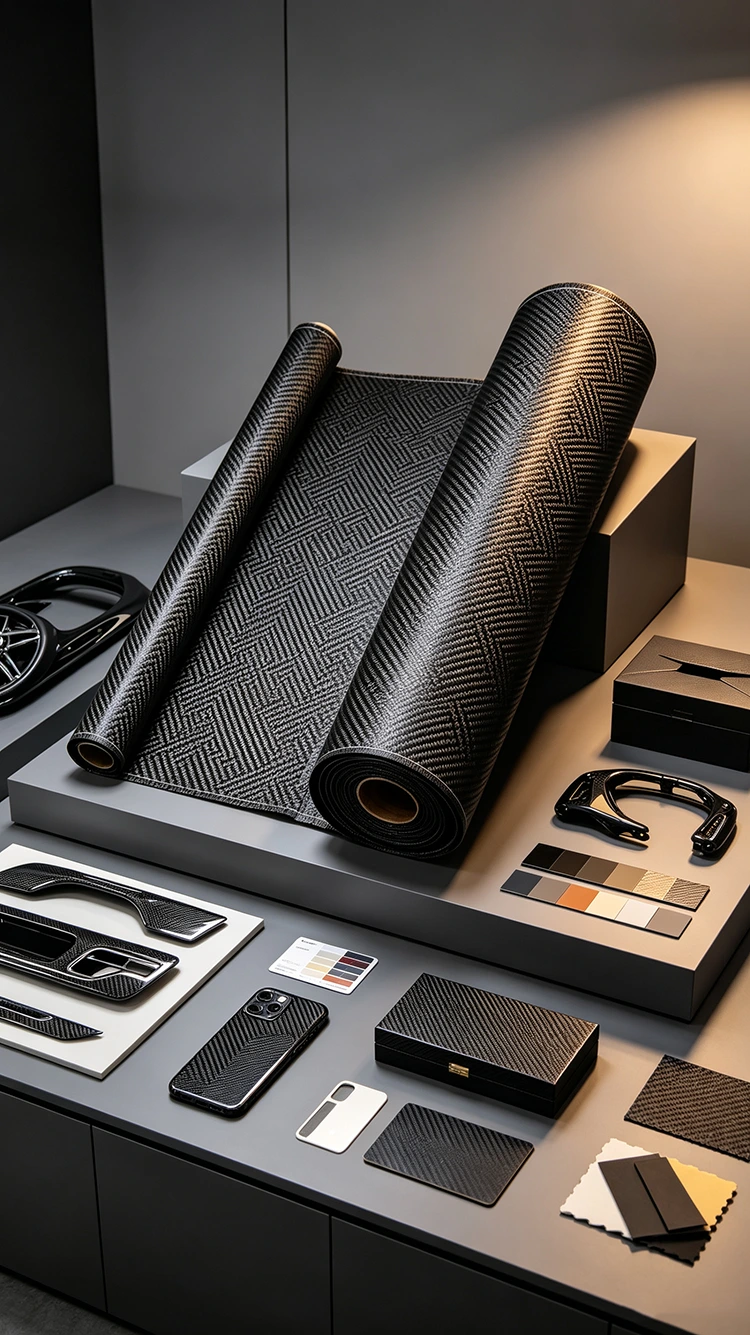

जैक्वार्ड कार्बन फाइबर फैब्रिक को दृश्य आंतरिक ट्रिम, सजावटी पैनल, उपकरण कवर और अन्य घटकों के लिए माना जा सकता है जहां बुनी हुई सतह तैयार उपस्थिति का हिस्सा बनती है। कपड़े की विशिष्टता का गठन की ज्यामिति और आवश्यक सतह फिनिश के साथ मिलान किया जाना चाहिए।

खेल सामग्री

साइकिल घटकों, रैकेट संरचनाओं, पैडल और सहायक उपकरण जैसे खेल उत्पादों में दृश्यमान कार्बन फाइबर कपड़े का उपयोग किया जा सकता है, जहां मोल्डिंग के बाद सतह का पैटर्न बरकरार रहता है। आवश्यक कपड़े का वजन और लेमिनेट निर्माण व्यक्तिगत घटक पर निर्भर करता है।

इलेक्ट्रॉनिक उपकरण

जब सामग्री अनुप्रयोग की यांत्रिक और आयामी आवश्यकताओं को पूरा करती है तो चयनित आवास और उपकरण संरचनाएं कार्बन फाइबर कपड़े को शामिल कर सकती हैं। कार्बन फाइबर विद्युत प्रवाहकीय है, इसलिए जहां इलेक्ट्रॉनिक असेंबलियों के आसपास सामग्री का उपयोग किया जाता है वहां इन्सुलेशन और विद्युत चुम्बकीय आवश्यकताओं की समीक्षा की जानी चाहिए।

अनुकूलित समग्र उत्पाद

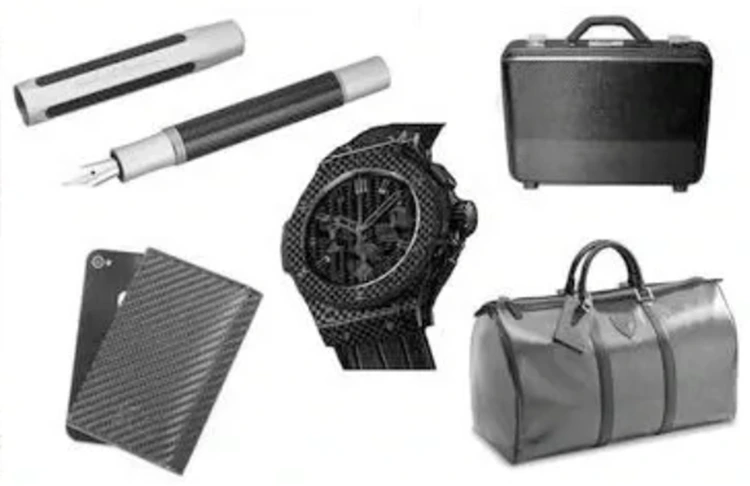

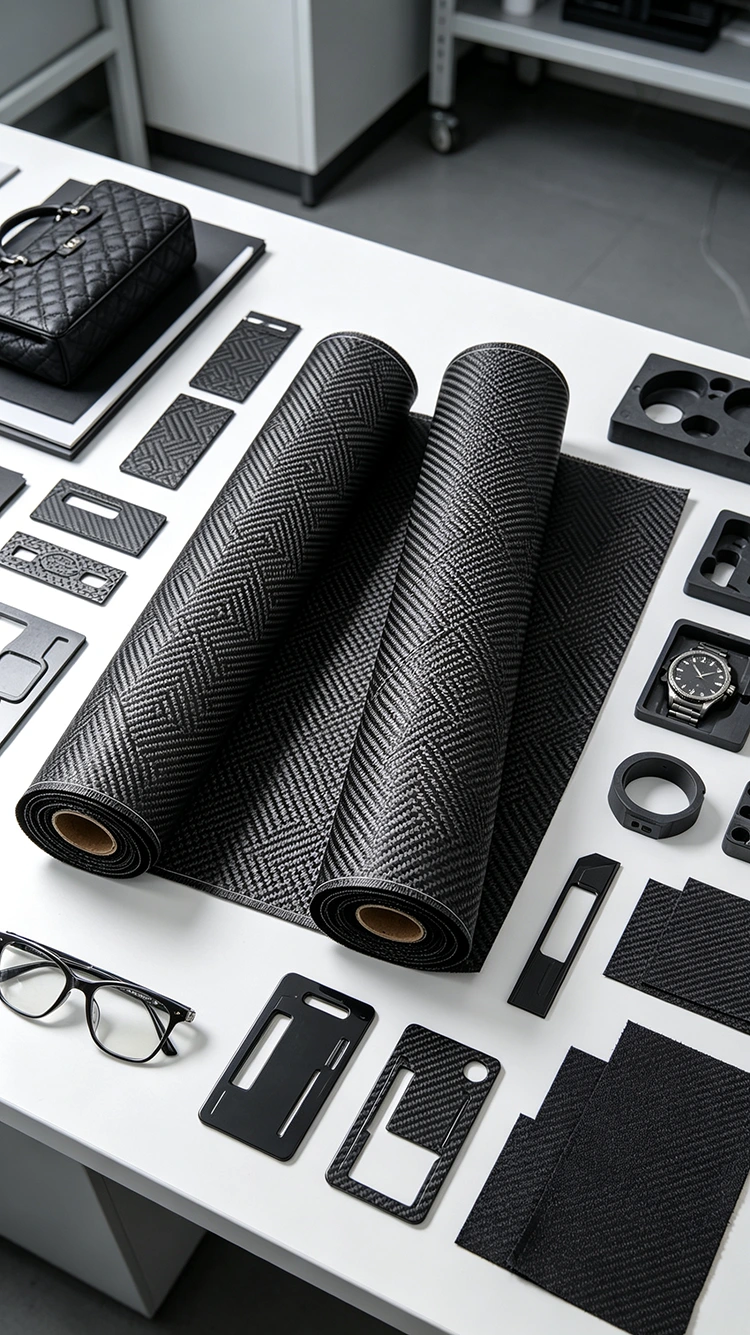

जब किसी विशेष बुने हुए पैटर्न की आवश्यकता होती है तो अनुकूलित मिश्रित हिस्से जैक्वार्ड कपड़े का उपयोग कर सकते हैं। उत्पादन से पहले, केवल दिखावट के आधार पर कपड़े को निर्दिष्ट करने के बजाय पैटर्न, कपड़े का वजन, आयाम, राल प्रणाली और मोल्डिंग प्रक्रिया की एक साथ पुष्टि की जानी चाहिए।

सामग्री संबंधी जानकारी

प्रसंस्करण और सतही फिनिश

बुने हुए कार्बन फाइबर घटक का अंतिम स्वरूप संपूर्ण मोल्डिंग प्रक्रिया से प्रभावित होता है। कपड़े का स्थान, राल प्रवाह, समेकन दबाव, सांचे की सतह और इलाज की स्थिति सभी सांचे से भाग निकलने के बाद बुनाई के दिखने के तरीके को बदल सकते हैं।

दृश्यमान कार्बन फाइबर सतहों वाले घटकों के लिए, कपड़े को काटने और बिछाने के दौरान सावधानी से संभाला जाना चाहिए। अत्यधिक खिंचाव या गति यार्न की व्यवस्था को बिगाड़ सकती है और दृश्यमान पैटर्न विरूपण का कारण बन सकती है।

यदि मोल्डिंग के बाद एक स्पष्ट कोटिंग लागू की जाती है, तो इसकी मोटाई, सतह की स्थिति और समग्र के साथ संगतता पर भी विचार किया जाना चाहिए। इसलिए तैयार स्वरूप अकेले बुनाई विधि के बजाय कपड़े और उसके बाद के प्रसंस्करण चरणों द्वारा निर्धारित किया जाता है।

संचालन और सेवा संबंधी विचार

मोल्डिंग से पहले, कार्बन फाइबर कपड़े को लागू सामग्री प्रणाली की आवश्यकताओं के अनुसार संग्रहीत और संभाला जाना चाहिए। एक बार जब इसे एक ठीक किए गए कंपोजिट में शामिल कर लिया जाता है, तो सेवा की शर्तें मुख्य रूप से रेजिन सिस्टम, लेमिनेट डिज़ाइन, ऑपरेटिंग वातावरण और लोडिंग स्थितियों द्वारा निर्धारित की जाती हैं।

दृश्यमान कार्बन फाइबर घटकों के लिए, नियमित सफाई में अनावश्यक घर्षण और आक्रामक रसायनों से बचना चाहिए जो सतह कोटिंग या राल को प्रभावित कर सकते हैं। तापमान का जोखिम तैयार समग्र प्रणाली के लिए स्थापित सीमा के भीतर रहना चाहिए।

सतह पर खरोंचें आवश्यक रूप से संरचनात्मक विफलता का संकेत नहीं देती हैं। हालाँकि, क्रैकिंग, प्रदूषण, महत्वपूर्ण प्रभाव क्षति या उजागर सुदृढीकरण का मूल्यांकन तब किया जाना चाहिए जब घटक में संरचनात्मक कार्य हो।

कार्बन फाइबर घटक का निरीक्षण कब किया जाना चाहिए?

प्रत्येक कार्बन फाइबर मिश्रित घटक के लिए कोई सार्वभौमिक निरीक्षण या प्रतिस्थापन अंतराल नहीं है। उचित रखरखाव कार्यक्रम पार्ट डिज़ाइन, परिचालन वातावरण, लोडिंग स्थितियों और निर्माता की आवश्यकताओं पर निर्भर करता है।

दृश्य संकेतों पर विशेष ध्यान दिया जाना चाहिए जैसे:

· लैमिनेट का टूटना

·विच्छेदन या पृथक्करण

·महत्वपूर्ण प्रभाव क्षति

· सतह की विफलता के कारण फाइबर का जोखिम

· संरचनात्मक अखंडता का नुकसान

· सुरक्षात्मक कोटिंग की गंभीर गिरावट

सुरक्षा-महत्वपूर्ण भागों के लिए, निरीक्षण और प्रतिस्थापन निर्णयों को सामान्य सेवा-जीवन अनुमान के बजाय तैयार उत्पाद के लिए निर्दिष्ट रखरखाव आवश्यकताओं का पालन करना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

यूनिडायरेक्शनल कार्बन फाइबर फैब्रिक क्या है?

इस उत्पाद विनिर्देश में यूनिडायरेक्शनल कार्बन फाइबर फैब्रिक एक परिभाषित सतह पैटर्न के साथ बुने हुए कार्बन फाइबर सामग्री का उत्पादन करने के लिए जैक्वार्ड बुनाई विधि का उपयोग करता है। सामग्री विनिर्देश से सटीक यार्न व्यवस्था, कपड़े का वजन और संरचनात्मक विशेषताओं की पुष्टि की जानी चाहिए।

जैक्वार्ड टवील कार्बन फाइबर से किस प्रकार भिन्न है?

टवील एक नियमित विकर्ण इंटरलेसिंग पैटर्न का उपयोग करता है, जबकि जैक्वार्ड बुनाई यार्न व्यवस्था और दृश्यमान पैटर्न डिजाइन में अधिक भिन्नता की अनुमति देती है। अंतर मुख्य रूप से यांत्रिक प्रदर्शन में स्वचालित अंतर के बजाय कपड़े के निर्माण और उपस्थिति में है।

क्या जैक्वार्ड कार्बन फाइबर संरचनात्मक कंपोजिट के लिए उपयुक्त है?

इसे मिश्रित भागों में शामिल किया जा सकता है, लेकिन संरचनात्मक उपयुक्तता कार्बन फाइबर ग्रेड, कपड़े के वजन, राल प्रणाली, फाइबर अभिविन्यास और टुकड़े टुकड़े डिजाइन पर निर्भर करती है। जैक्वार्ड बुनाई विधि अकेले तैयार घटक के यांत्रिक गुणों को स्थापित नहीं करती है।

क्या जैक्वार्ड पैटर्न को अनुकूलित किया जा सकता है?

पैटर्न की उपलब्धता बुनाई विशिष्टता और उत्पादन आवश्यकताओं पर निर्भर करती है। एक अनुकूलित पूछताछ में मूल्यांकन के लिए आवश्यक पैटर्न, कपड़े का वजन, आयाम और इच्छित अनुप्रयोग शामिल होना चाहिए।

क्या यह ऑटोमोटिव इंटीरियर के लिए उपयुक्त है?

इसे दृश्यमान कार्बन फाइबर ट्रिम, पैनल, सजावटी घटकों और अन्य ऑटोमोटिव अनुप्रयोगों के लिए माना जा सकता है जहां बुनी हुई सतह तैयार उपस्थिति का हिस्सा है। सामग्री और मोल्डिंग प्रक्रिया को घटक आवश्यकताओं के अनुरूप जांचा जाना चाहिए।

जैक्वार्ड कार्बन फाइबर कंपोजिट कितने समय तक चलता है?

प्रत्येक तैयार हिस्से पर कोई एकल सेवा-जीवन मूल्य लागू नहीं होता है। सेवा जीवन राल प्रणाली, लेमिनेट निर्माण, पर्यावरणीय जोखिम, तापमान, लोडिंग की स्थिति और रखरखाव पर निर्भर करता है।

दृश्यमान कार्बन फाइबर भागों का रखरखाव कैसे किया जाना चाहिए?

सतह को साफ रखें और अनावश्यक घर्षण या आक्रामक रसायनों से बचें। यदि कोई सुरक्षात्मक कोटिंग मौजूद है, तो उसकी स्थिति की भी निगरानी की जानी चाहिए क्योंकि सतह कोटिंग की विफलता समग्र की उपस्थिति और सुरक्षा को प्रभावित कर सकती है।

तैयार घटक को कब बदला जाना चाहिए?

प्रतिस्थापन तैयार घटक की वास्तविक स्थिति और रखरखाव आवश्यकताओं पर आधारित होना चाहिए। क्रैकिंग, प्रदूषण, महत्वपूर्ण प्रभाव क्षति या संरचनात्मक अखंडता का नुकसान सेवा वर्षों की एक निश्चित संख्या की तुलना में अधिक प्रासंगिक संकेतक हैं।
